Примечание: Фиксирующий инструмент EN-50516 устанавливать не следует.
- Установить коленвал в нижнюю мертвую точку рабочего хода поршня в цилиндре 1.

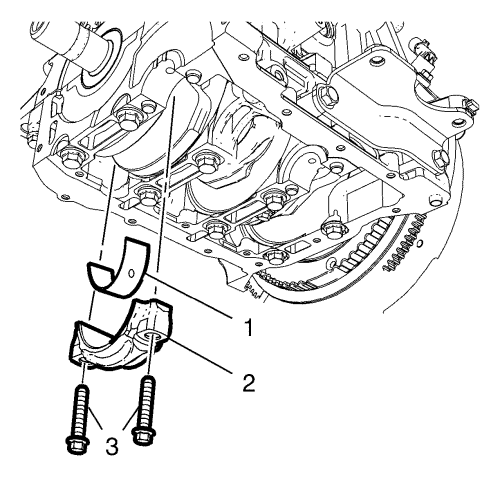

- Отвернуть 2 болта (3) крепления крышки шатунного подшипника цилиндра 1.
Примечание: Сопряженные поверхности шатунов и крышек шатунных подшипников подогнаны индивидуально, поэтому их следует беречь от повреждений и не переставлять. Не укладывать компоненты на поверхности среза.
Примечание: Отложить их в сторону в порядке разборки.
- Снять крышку (2) шатунного подшипника цилиндра 1.
- Извлечь нижний шатунный подшипник (1).
Примечание: Отложить их в сторону в порядке разборки.

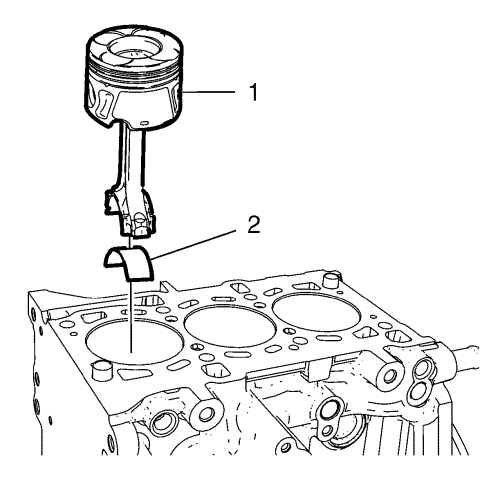

- Извлечь поршень вместе с шатуном (1) из цилиндра 1 вверх.
- Извлечь верхний подшипник (2) шатуна из цилиндра 1.
- Установить коленвал в нижнюю мертвую точку рабочего хода поршня в цилиндре 2 и выполнить операции 2-6.
- Установить коленвал в нижнюю мертвую точку рабочего хода поршня в цилиндре 3 и выполнить операции 2-6.
