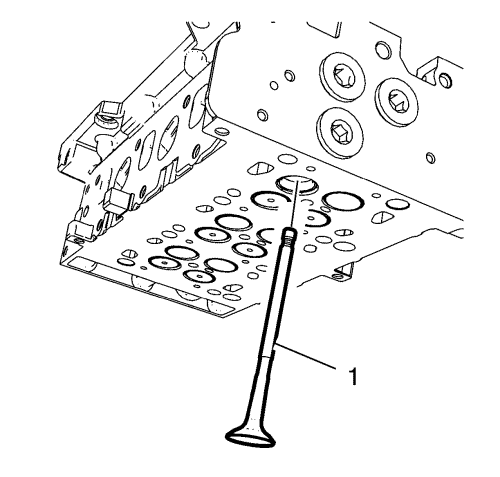

- Установить клапан (1).
- Установить нижний держатель пружины клапана.

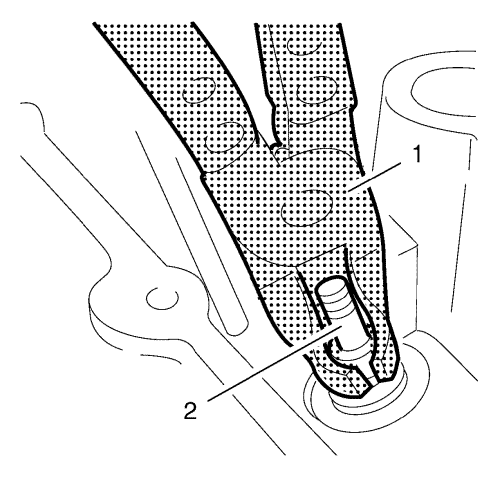

- Установить НОВЫЙ маслосъемный колпачок (2), используя монтажный инструмент EN 46116 (1).

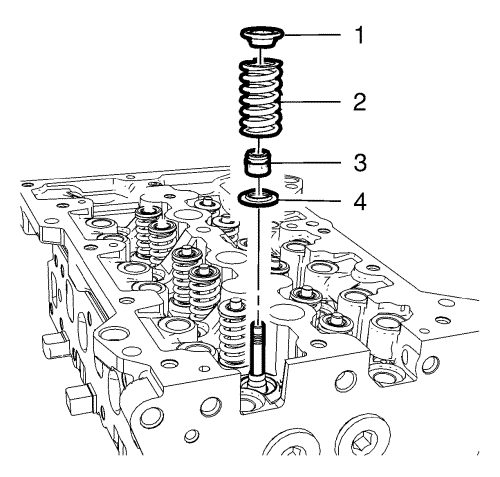

- Установите пружину клапана (2).
- Установить верхний держатель (1) пружины клапана.
Предупреждение: Сжатые клапанные пружины создают значительное усилие, действующее на приспособление для сжатия пружин. Клапанные пружины, которые неправильно сжаты в приспособлении для сжатия или неправильно освобождены из него, могут вылететь из приспособления со значительной силой. Будьте осторожны, сжимая или освобождая клапанную пружину с помощью приспособления для сжатия клапанных пружин, а также при снятии и установке сухарей со стержня клапана. Неосторожность может стать причиной травмы.
Осторожно: Сжатие пружин клапана не должно быть менее 24,0 мм (0,943 дюйма). В результате контакта держателя пружины клапана с масляным уплотнением на штоке клапана уплотнение может быть повреждено.

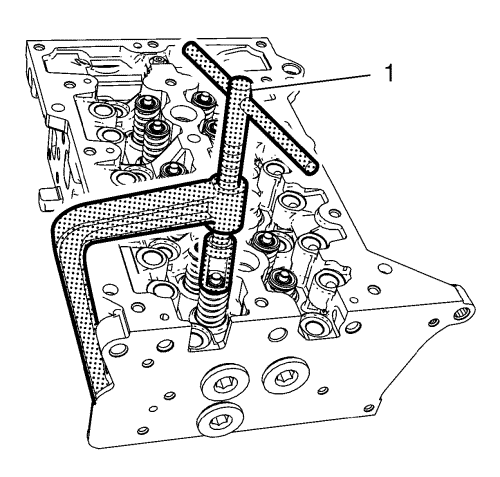

- Сожмите пружину клапана, используя компрессор EN-46569 и переходник EN-49075.
Примечание: Обеспечьте, чтобы пружины клапанов, держатели пружин клапанов и сухари клапанов были установлены в первоначальное положение.
- Установить сухари штоков клапанов.
- Снять приспособление для сжатия пружины клапана EN-46569 и переходник EN-49075.
- Проверить установку сухарей, обмотав конец штока клапана тряпкой и постучав по нему резиновым молотком. Сухари замка клапана и пружина должны оставаться на месте.
- Повторить эту процедуру с другими клапанами.
