Установка головки цилиндров

Специальный инструмент

    • EN-301 Измерительная планка
    • GE-571-B Циферблатный индикатор
    • EN-470-B Датчик угла затяжки
    • EN-50516 Стопорный инструмент коленвала

Эквивалентный местный инструмент описан в Специальный инструмент .

    Примечание: Убедитесь, что на уплотняемых поверхностях головки цилиндров и блока цилиндров отсутствуют следы масла и остатки старой прокладки.

  1. Очистить уплотнительные поверхности
  2. Проверить плоскостность уплотняемых поверхностей головки цилиндров и блока цилиндров

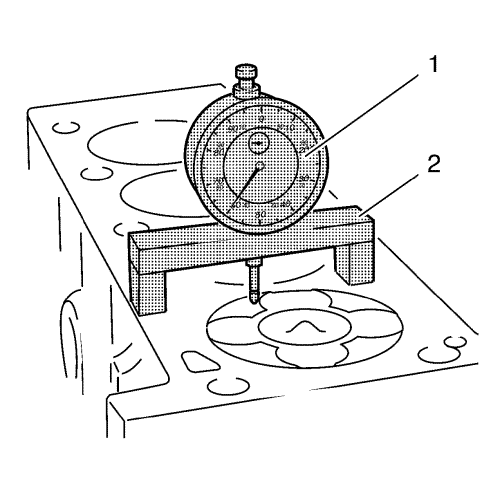

  3. 2189544
  4. Установить траверсу EN-301 (2) вместе с манометром GE-571-B (1).
  5. Примечание: Наибольший выступ поршня является решающим при выборе прокладки головки цилиндров с соответствующей маркировкой.

  6. Измерить размер выступа поршня на всех поршнях.

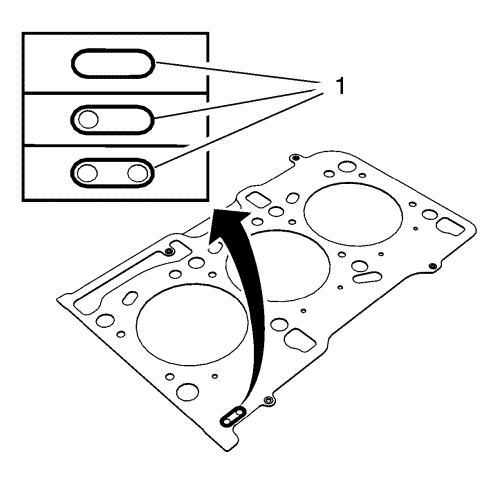

  7. 2549951
  8. Выбрать прокладку головки цилиндров с надлежащей идентификационной меткой:
  9. 5.1. Выступ поршня 0,028 - 0,127 мм (0,0011 - 0,005), выбрать прокладку головки цилиндров с идентификационной меткой - без отверстий
    5.2. Выступ поршня 0,128 - 0,227 мм (0,005 - 0,00894), выбрать прокладку головки цилиндров с идентификационной меткой - с одним отверстием
    5.3. Выступ поршня 0,228 - 0,327 мм (0,00898 - 0,01287), выбрать прокладку головки цилиндров с идентификационной меткой - с двумя отверстиями

    2191897
  10. Провернуть коленвал в направлении вращения двигателя так, чтобы стопорный инструмент EN-50516 (1) можно было установить в высверленное отверстие маховика (2) и блока цилиндров.

  11. 2549908
  12. Установить прокладку (3) головки цилиндров
  13. Установить головку цилиндров (2)
  14. Предварительно ввернуть 8 НОВЫХ болтов (1) крепления головки цилиндров.

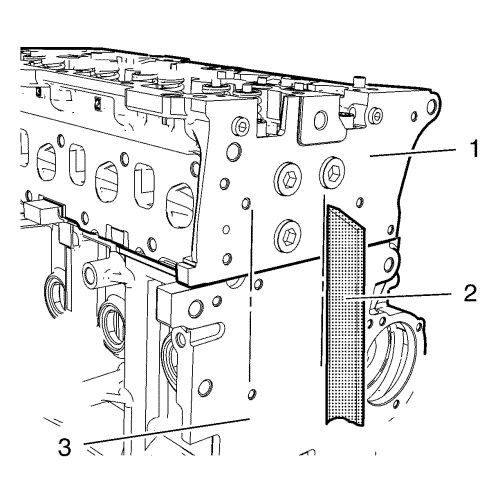

  15. 2191895
  16. Выравнивание головки цилиндров (1) относительно блока цилиндров (3) поверочной линейкой (2)
  17. Примечание: Для регулировки положения головки цилиндров следует применять резиновую киянку. Свес со стороны приводного ремня газораспределительного механизма должен быть менее 0,1 мм (0,00394 дюйма).

  18. Осторожно: См. Предупреждение о крепежных деталях во введении.

    Осторожно: См. Предупреждение по затяжке крепежных элементов до предела текучести во введении.

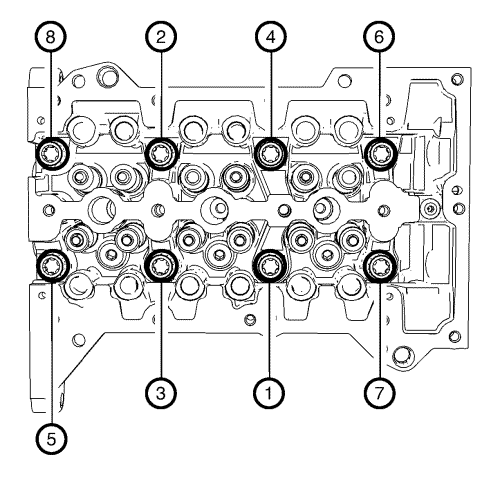

    2549952
  19. Затянуть 8 болтов головки цилиндров, как показано на рисунке, в указанном ниже порядке:
  20. • Затянуть болты в указанном порядке с моментом затяжки 40 Н·м (30 фунт фут)
    • Дополнительно затянуть в указанном порядке на угол 180°. Использовать приспособление для угловой затяжки EN-470-B
