Установка ведомой шестерни уравновешивающего вала

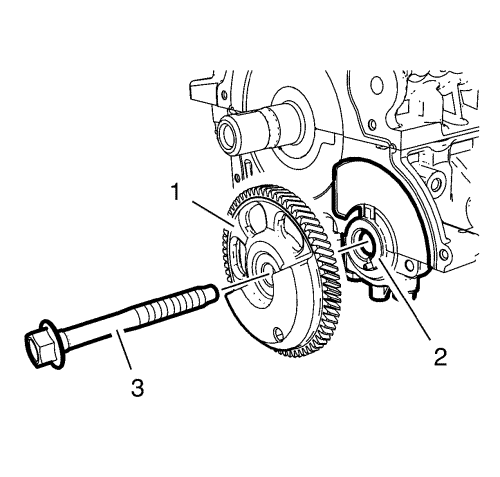

1. Установить ведомую шестерню (1) уравновешивающего вала на уравновешивающий вал (2).

Осторожно: См. Предупреждение о крепежных деталях во введении.

Осторожно: См. Предупреждение по затяжке крепежных элементов до предела текучести во введении.

2. Установить НОВЫЙ болт (3) ведомой шестерни уравновешивающего вала и затянуть с моментом затяжки 100 Н·м +60° (74 фунт фут +60°).

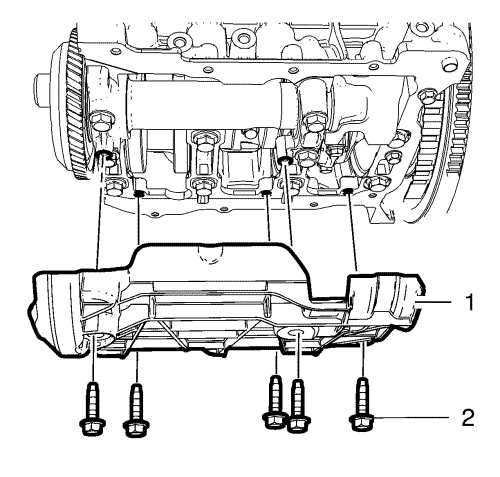

3. Установить перегородку масляного поддона (1).
4. Установить 5 болтов (2) отражателя масляного картера и затянуть их с моментом затяжки 10 Н·м (89 фунт-дюйм).
