Установка корпуса масляного насоса

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Обеспечить, чтобы стопорный инструмент EN-50515  (1) был уже установлен со стороны выпуска и входил в зацепление с распредвалом выпускных клапанов.



2. Проверить, чтобы стопорный инструмент EN-50516 (1) был уже установлен и входил в зацепление с маховиком (2) и блоком цилиндров.

Примечание: Все поверхности контакта с уплотнениями и прокладками должны быть очищены от масла и посторонних материалов.

3. Очистите уплотняемые поверхности на двигателе и корпусе масляного насоса.



4. Установите НОВУЮ прокладку (3) корпуса масляного насоса.

Примечание: Установите корпус масляного насоса не позднее чем через 3 минуты после нанесения герметика.

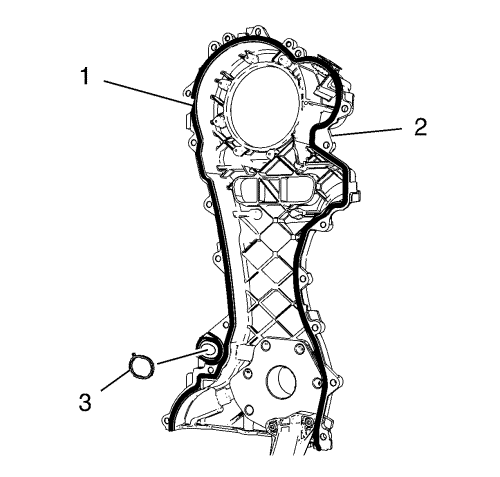

5. Нанести силиконовый герметик (1) на корпус масляного насоса (2) с шириной валика 3 мм (0,1181 дюйма) и высотой валика 2 мм (0,0787 дюйма).

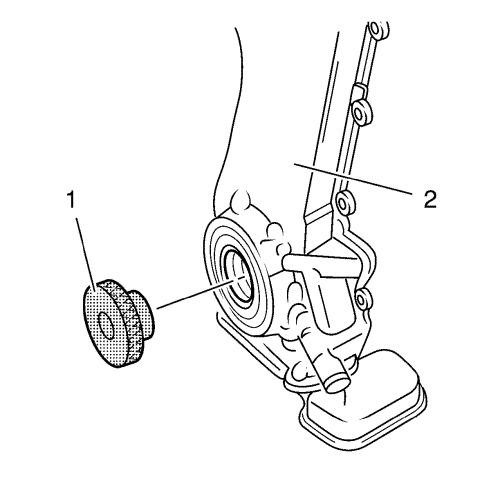

6. Установить корпус масляного насоса (2) с помощью центрирующего приспособления EN-46775 (1).

Осторожно: См. Предупреждение о крепежных деталях во введении.

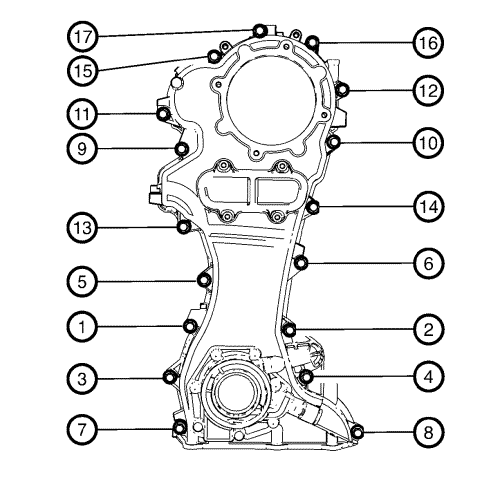

7. Затянуть 17 болтов корпуса масляного насоса в последовательности, показанной на рисунке:

7.1.	На первом этапе в указанном порядке затянуть крепеж с моментом затяжки 4 Н·м (35 фунт дюйм).

7.2.	На втором этапе в указанном порядке затянуть крепеж с моментом затяжки 10 Н·м (89 фунт дюйм).

8. Снять центрирующее приспособление EN-46775.

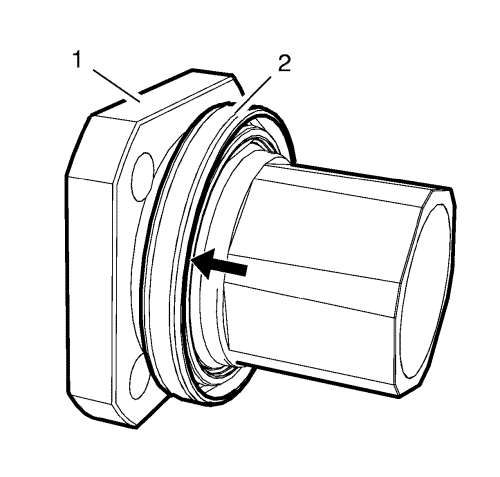

Примечание: Насадить уплотнение масляного насоса на уплотнительную поверхность фланца (показано стрелкой).

9. Поместить уплотнение (2) масляного насоса на фланец (1).

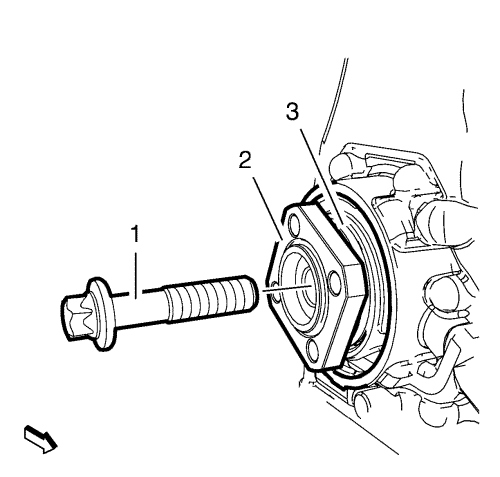

10. Поместить фланец (2) с уплотнением (3) масляного насоса на коленчатый вал.

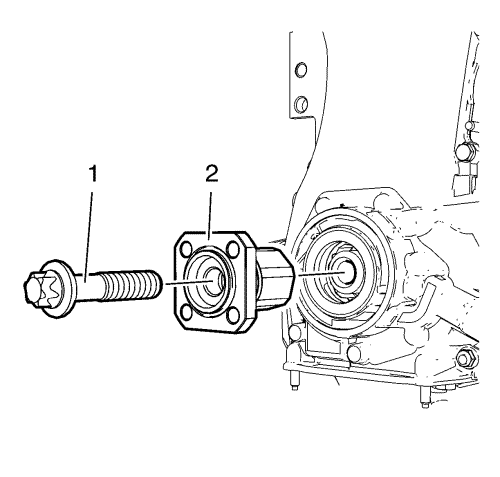

11. Аккуратно затянуть болт (1) фланца до ограничительного упора.
12. Открутить болт фланца (1).
13. Снять фланец (2).

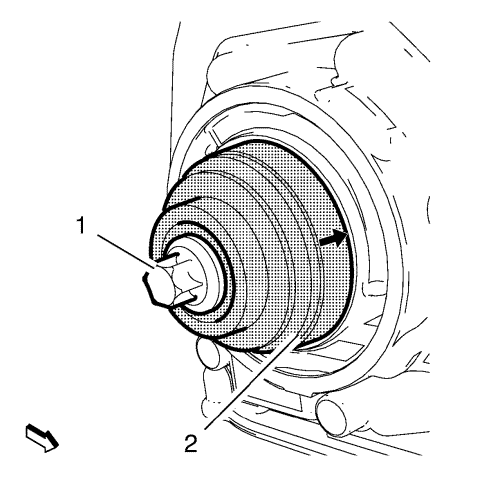

14. Установить центровочный инструмент EN-46775 (2) так, чтобы его плоская поверхность опиралась на корпус масляного насоса.
15. Осторожно затянуть болт (1) фланца так, чтобы центрирующее приспособление EN-46775 (2) было заподлицо с корпусом масляного насоса (стрелка).
16. Снять приспособление EN-46775 (2) для центрирования фланцевого болта.



17. Установить стопорный инструмент EN-50519 (2) на ведомую шестерню (1) уравновешивающего вала.




Примечание: Не забыть про левостороннюю резьбу!

18. Установить фланец (2).
19. Слегка завернуть НОВЫЙ болт (1) звездочки коленчатого вала.



20. Установить гаечный ключ EN-662-C (2).
21. Установите 2 болта.

Осторожно: См. Предупреждение по затяжке крепежных элементов до предела текучести во введении.

22. Затянуть НОВЫЙ болт (1) звездочки коленвала с моментом затяжки 50 Н·м (37 фунт фут).
23. Затянуть болт звездочки коленвала дополнительно на 90°, воспользовавшись динамометрическим ключом EN-470-B.



24. Снять стопорный инструмент EN-50515 (1).



25. Снять стопорный инструмент EN-50516 (1).
26. Осмотреть цепь привода распредвала. См. Проверка цепи газораспределительного механизма и привода распределительных валов .



27. Очистить резьбу заглушки камеры охлаждения головки цилиндров и корпуса распредвала.

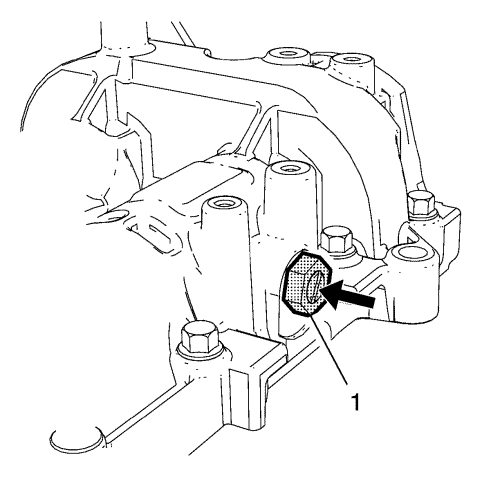

28. Завернуть заглушку (2) отверстия камеры охлаждения головки блока цилиндров на стороне выпуска в корпус распредвала (1) и затянуть ее с моментом затяжки 25 Н·м (18 фунт фут).



29. Установить прокладку (2) крышки положительной вентиляции картера.
30. Установить крышку (1) положительной вентиляции картера.
31. Установить 4 болта (3) крышки положительной вентиляции картера и затянуть в перекрестном порядке с моментом затяжки 10 Н·м (89 фунт дюйм).
