Spark

Установка топливных форсунок

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

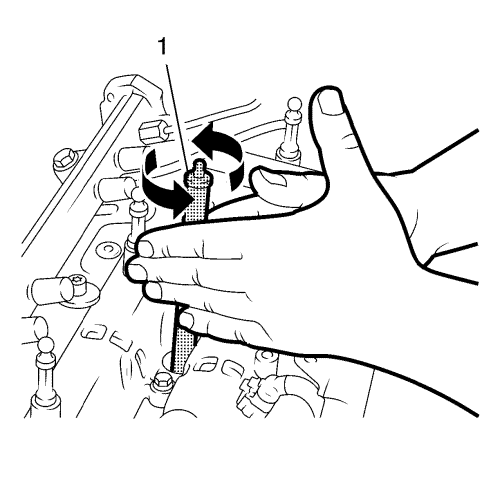

1. Очистить уплотнительные поверхности топливной форсунки в головке цилиндров чистящим инструментом EN-47632 (1) с применением указанной ниже процедуры.

1.1.	Для разрыхления грязи следует использовать сторону со щеткой.

1.2.	Для удаления грязи следует использовать сторону с губкой.




2. Установить 3 НОВЫХ прокладки (6) топливных форсунок в корпус распредвала.
3. Снять защитные колпачки EN-48559 с сопел топливных форсунок.
4. Установить 3 НОВЫХ уплотнительных кольца (5) топливных форсунок.
5. Установить 3 топливных форсунки (1) с 2 кронштейнами (4) и (7) топливных форсунок.
6. Установить 2 конические шайбы (3) топливных форсунок.

Осторожно: См. Предупреждение о крепежных деталях во введении.

7. Установить 2 гайки (2) топливной форсунки и затянуть их с моментом затяжки 25 Н·м (18 фунт-фут).
