Cruze |
||||||||
|
|
|
|||||||

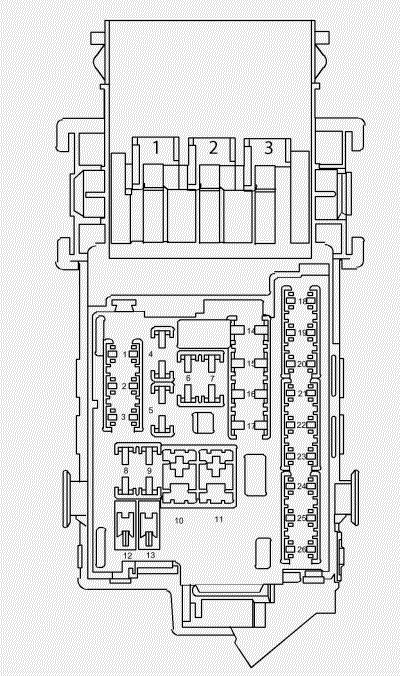

Нет. | Паспортное наименование устройства | Присвоенное наименование устройства | Номинал | Описание |
|---|---|---|---|---|
1 | -- | Предохранитель F1DA | 10A | Модуль управления мобильным телефоном |
2 | -- | Не используется | - | Не используется |
3 | -- | Предохранитель F3DA | 25A | Контроллер кузова |
4 | -- | Предохранитель F4DA | 20A | Радиоприемник |
5 | -- | Предохранитель F5DA | 7.5A | Модуль управления системы помощи при парковке, звукоизлучатель, подрулевой переключатель – центральная консоль, дисплей |
6 | -- | Предохранитель F6DA | 20A | Прикуриватель - передний |
7 | -- | Предохранитель F7DA | 20A | Розетка для дополнительных электроприборов - центральная консоль 1/2 |
8 | -- | Предохранитель F8DA | 30A | Контроллер кузова |
9 | -- | Предохранитель F9DA | 30A | Контроллер кузова |
10 | -- | Предохранитель F10DA | 30A | Контроллер кузова |
11 | -- | Предохранитель F11DA | 40A | Модуль управления дверями - Электровентилятор |
12 | -- | Не используется | - | Не используется |
13 | -- | Предохранитель F13DA | 25A | Модуль системы управления подогревом сиденья |
14 | -- | Предохранитель F14DA | 7.5A | Колодка диагностики, штуцер подачи масла |
15 | -- | Предохранитель F15DA | 10A | Модуль диагностики и контроля подушек безопасности |
16 | -- | Предохранитель F16DA | 10A | Реле освобождения двери заднего отсека |
17 | -- | Предохранитель F17DA | 15A | Блок управления системой отопления, вентиляции и кондиционирования / панель управления системой отопления, вентиляции и кондиционирования в сборе |
18-20 | -- | Не используется | - | Не используется |
21 | -- | Предохранитель F21DA | 15A | Комбинация приборов |
22 | -- | Предохранитель F22DA | 2A | Выключатель зажигания / приемник сигнала дистанционного управления замками дверей |
23 | -- | Предохранитель F23DA | 20A | Контроллер кузова |
24 | -- | Предохранитель F24DA | 20A | Контроллер кузова |
25 | -- | Предохранитель F25DA | 20A | Модуль управления замком рулевой колонки |
26 | -- | Не используется | - | Не используется |
|
Примечание: Перечисленные ниже реле являются необслуживаемыми реле печатной платы (ПП) и расположены внутри блока. | ||||
1 | -- | Реле KR95B | -- | Освобождение двери заднего отсека |
2 | -- | Реле KR104A | -- | Логистический режим - реле 1 |
3 | -- | Реле KR70 | -- | Реле вспомогательного источника питания |
