Cruze

Распределительный вал выпускных клапанов Установка

Специальный инструмент

Эквивалентный местный инструмент описан в Специальный инструмент .

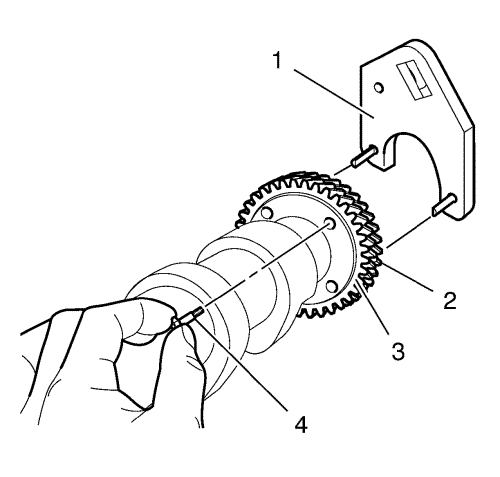

1. Вторичная шестерня (2) выпускного распределительного вала должна устанавливаться с преднатягом. Используйте регулятор EN-6092 (1), чтобы обеспечить предварительное натяжение вторичной шестерни, и держатель EN-6092-10 (4), чтобы соединить с шестерней (3) выпускного распределительного вала.

Примечание: Смажьте распределительный вал моторным маслом.

2. Установите выпускной распредвал.

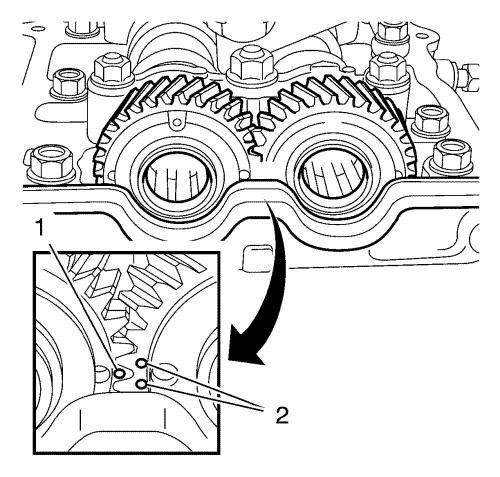

3. Метки на шестерне (2) впускного распределительного вала должны совпадать с метками на шестерне (1) выпускного распределительного вала.




Примечание: Смажьте крышки подшипников распределительного вала моторным маслом.

4. Установить 4 крышки подшипников распредвала.

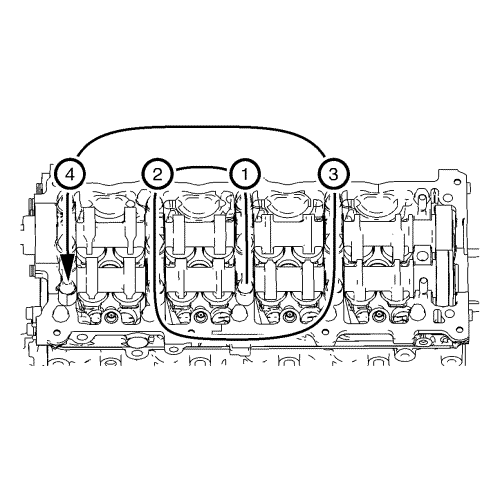

5. Установить 4 болта (1) и 8 гаек (2) крышек подшипников распределительного вала.



6. Затянуть 4 болта и гайки крышек подшипников распределительного вала до упора в указанной последовательности по 1-2 оборота за один раз.

Осторожно: См. Предупреждение о крепежных деталях во введении.

7. Затянуть болты и гайки крышек подшипников распределительного вала моментом 27 Н·м (20 фунто-футов).
8. Снимите стопорный инструмент EN-6092-10.




Примечание: Смажьте переднюю крышку подшипника распределительного вала моторным маслом.

9. Установите переднюю крышку подшипника распределительного вала (3).
10. Установить болт (1) и 2 гайки (2) передней крышки подшипника распределительного вала и затянуть моментом 27 Н·м (20 фунто-футов).
