Cruze

Разборка поршня и шатуна - 1.4L LUH и LUJ

Специальный инструмент

EN-49941 Съемник / оправка для запрессовки стопорного кольца поршня

Эквивалентные местные инструменты см. Специальный инструмент .

Предупреждение: Осторожно обращайтесь с поршнем. Изношенные поршневые кольца острые и могут причинить травмы.

1. Снять поршневые кольца. Используйте специальные клещи для снятия поршневых колец (1)

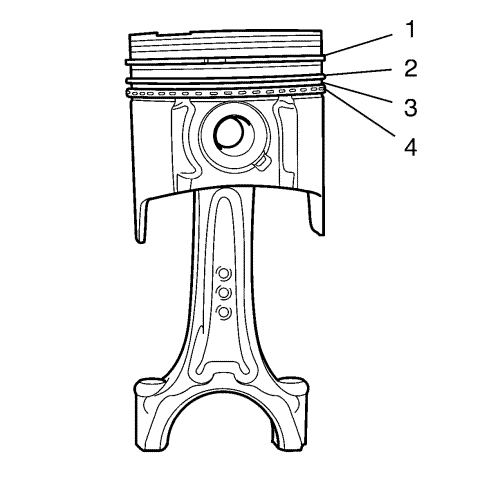

2. Поршневые кольца устанавливаются в следующем порядке:

•	Верхнее компрессионное кольцо (1)

•	Нижнее компрессионное кольцо (2)

•	Маслосъемные кольца и осевой расширитель маслосъемного кольца (3) и (4)

3. Установить поршень и шатун в сборе в верстачные тиски. Использовать алюминиевые прокладки




Предупреждение: Необходимо соблюдать повышенную осторожность при снятии пружинных стопорных колец. Во избежание личной травмы всегда следует надевать надлежащие защитные очки.

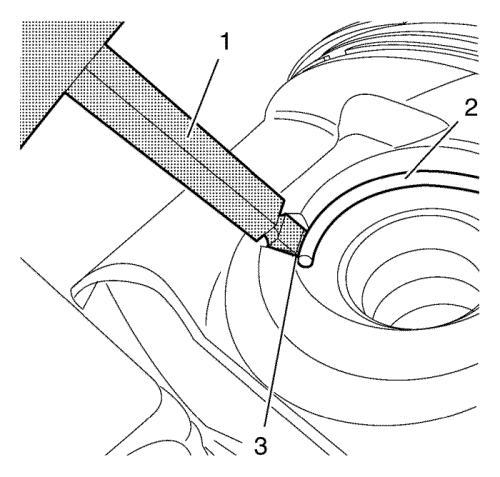

4. Установить съемник EN-49941 (1) в паз (3) для съемника поршневого пальца (2) и извлечь палец.

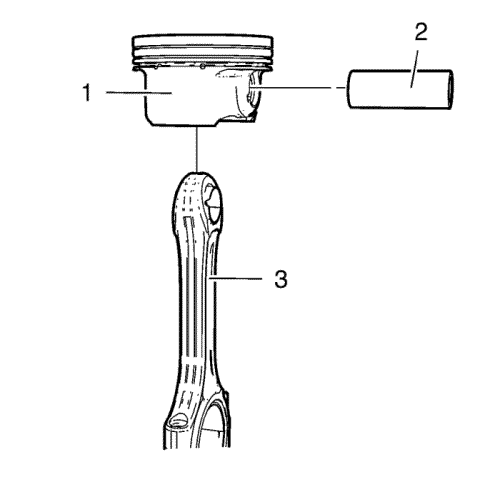

5. Извлечь поршневой палец (2) и шатун (3) из поршня (1).
