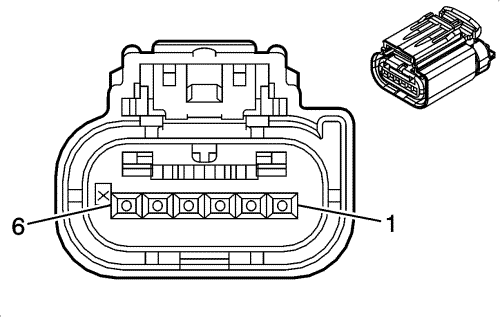

Информация о деталях разъемов

• Тип жгута проводов: Двигатель
• Разъем OEM: 1-1419168-1
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: на 6 направления F

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 15315247
• Щуп диагностической проверки: J-35616-64B (L-BU)

1

0,5 GY/BK

561

Низкий опорный сигнал электродвигателя механизма управления дроссельной заслонки во время работы противобуксовочной системы

2

0.5 WH

560

Напряжение питания электродвигателя механизма управления дроссельной заслонки во время работы противобуксовочной системы

3

0,5 D-GN/D-BU

411

Сигнал датчика положения дроссельной заслонки (3)

4

0,5 BK/BN

2752

Слабый опорный сигнал датчика положения дроссельной заслонки

5

0,5 GY/RD

416

Опорный сигнал 5 В датчика положения дроссельной заслонки

6

--

--

Не используется
