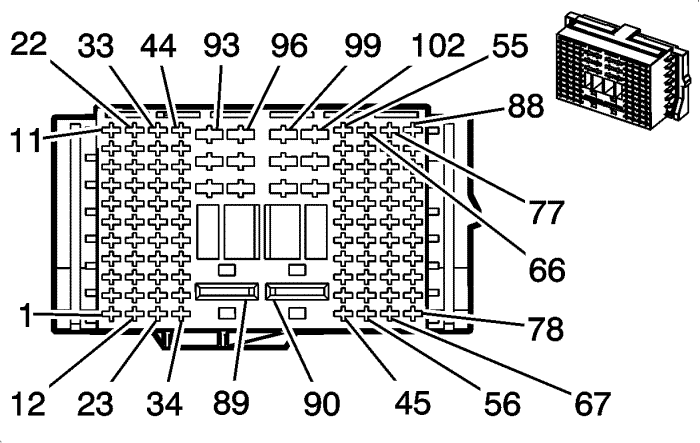

Информация о деталях разъемов

• Тип жгута проводов: Приборная панель
• Разъем OEM: 13611146
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: 102-контактный, гнездовой, серия 1.6/2.8/8.0 Timer (BK)

Информация о деталях разъемов

• Тип жгута проводов: Кузов
• Разъем OEM: 13617496
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: на 102 направления, штырьковый, серия 1.6/2.8/8.0 Timer (BK)

Информация о деталях контактов

• Контакты: 89-90
• Заделанный контакт: Находится на рассмотрении
• Съемный инструмент: нет данных
• Щуп диагностической проверки: J-35616-44 (YE)

• Палец 91
• Заделанный контакт: 13575472
• Инструмент для отсоединения: J-38125-36
• Щуп диагностической проверки: J-35616-35 (VT)

• Контакты: Все прочие
• Заделанный контакт: 13575760
• Инструмент для отсоединения: J-38125-560
• Щуп диагностической проверки: J-35616-14 (GN)

Информация о деталях контактов

• Контакты: 33, 44 и 62-64
• Заделанный контакт: 13575591
• Инструмент для отсоединения: J-38125-560
• Щуп диагностической проверки: J-35616-14 (GN)

• Контакты: 68
• Заделанный контакт: Находится на рассмотрении
• Инструмент для отсоединения: J-38125-560
• Щуп диагностической проверки: J-35616-3 (GY)

• Контакты: 89-90
• Заделанный контакт: Находится на рассмотрении
• Инструмент для отсоединения: J-38125-221
• Щуп диагностической проверки: J-35616-21 (RD)

• Палец: 91
• Заделанный контакт: 13575574
• Инструмент для отсоединения: J-38125-36
• Щуп диагностической проверки: J-35616-5 (PU)

• Контакты: Все прочие
• Заделанный контакт: 13575593
• Инструмент для отсоединения: J-38125-560
• Щуп диагностической проверки: J-35616-14 (GN)

1

0,75 D-BU/YE

1960

Передний центральный динамик (-) (UQG)

1

0,75 D-BU/YE

1960

Передний центральный динамик (-) (UQG)

2

0,75 1860YE/WH

1860

Передний центральный динамик (+) (UQG)

1

0,75 YE/WH

1860

Передний центральный динамик (+) (UQG)

3-7

--

--

Не используется

3-7

--

--

Не используется

8

0,5 BN/BK

3552

Сигнал высокого уровня внутренней антенны 1 пассивного включения

8

0,5 BN/BK

3552

Сигнал высокого уровня внутренней антенны 1 пассивного включения

9

0,5 D-BU

3554

Сигнал высокого уровня внутренней антенны 2 пассивного включения

9

0,5 D-BU

3554

Сигнал высокого уровня внутренней антенны 2 пассивного включения

10

0,5 GY/BK

3555

Сигнал низкого уровня внутренней антенны 2 пассивного включения

10

0,5 GY/BK

3555

Сигнал низкого уровня внутренней антенны 2 пассивного включения

11

0.5 WH

3553

Сигнал низкого уровня внутренней антенны 1 пассивного включения

11

0.5 WH

3553

Сигнал низкого уровня внутренней антенны 1 пассивного включения

12

0,75 BN/D-BU

118

Сигнал динамика слева спереди (-)

12

0,75 BN/D-BU

118

Сигнал динамика слева спереди (-)

13

0,75 YE/BK

117

Сигнал динамика справа спереди (-)

13

0,75 YE/BK

117

Сигнал динамика справа спереди (-)

14

0.75 D-GN/GY

116

Сигнал динамика слева сзади (-)

14

0,75 D-GN

116

Сигнал динамика слева сзади (-)

15

0,75 D-BU/BK

115

Сигнал правого заднего динамика (-)

15

0,75 D-BU

115

Сигнал правого заднего динамика (-)

16

0,5 VT/BK

7553

Управление электромагнитом стояночного замка

16

0,5 VT/BK

7553

Управление электромагнитом стояночного замка

17

0,5 VT/BK

3

Напряжение зажигания (ATH)

17

0,5 VT/BK

3

Напряжение зажигания (ATH)

18

--

--

Не используется

18

--

--

Не используется

19

0,5 D-BU/YE

6105

Высокоскоростная шина последовательных данных GMLAN (+) (2)

19

0,5 D-BU

6105

Высокоскоростная шина последовательных данных GMLAN (+) (2)

20

0.5 WH

6106

Высокоскоростная шина последовательных данных GMLAN (-) (2)

20

0.5 WH

6106

Высокоскоростная шина последовательных данных GMLAN (-) (2)

21

0,5 RD/WH

40

Напряжение на положительной клемме аккумуляторной батареи

21

0,5 RD/WH

40

Напряжение на положительной клемме аккумуляторной батареи

22

0.5 YE

40

Напряжение на положительной клемме аккумуляторной батареи

22

0.5 YE

40

Напряжение на положительной клемме аккумуляторной батареи

23

0,75 D-BU

201

Левый передний динамик (+)

23

0,75 D-BU

201

Левый передний динамик (+)

24

0.75 YE

200

Правый передний динамик (+)

24

0.75 YE

200

Правый передний динамик (+)

25

0,75 D-GN

199

Левый задний динамик (+)

25

0,75 D-GN

199

Левый задний динамик (+)

26

0.75 WH

46

Правый задний динамик (+)

26

0.75 WH

46

Правый задний динамик (+)

27

1 D-BU/VT

807

ВЫКЛ/Напряжение питания вспомогательного оборудования

27

1 D-BU/VT

807

ВЫКЛ. / Напряжение питания вспомогательного оборудования

28

0,5 VT/YE

4

Напряжение зажигания (ATH)

28

0,5 VT/YE

4

Напряжение зажигания (ATH)

29

0,5 BK/GY

6110

Низкое опорное напряжение датчика срабатывания сцепления

29

0,5 BK/GY

6110

Низкое опорное напряжение датчика срабатывания сцепления

30

0.5 YE

6111

Сигнал датчика включения сцепления

30

0.5 YE

6111

Сигнал датчика включения сцепления

31

0,5 GY/RD

6109

Опорное напряжение датчика включения сцепления

31

0,5 GY/RD

6109

Опорное напряжение датчика включения сцепления

32

0.5 YE

7546

Управление реле логистики

32

0.5 YE

7546

Управление реле логистики

33

0,35 GY/D-GN

7565

Сигнал датчика температуры лобового стекла (CJ2)

33

0,35 GY/D-GN

7565

Сигнал датчика температуры лобового стекла (CJ2)

34

0,5 RD/BN

1140

Напряжение на положительной клемме аккумуляторной батареи (ATH)

34

0,5 RD/BN

1140

Напряжение на положительной клемме аккумуляторной батареи (ATH)

35

0,5 D-GN/BK

5103

Определение технологии

35

0,5 D-GN

5103

Определение технологии (UDK)

36

0,5 YE/D-GN

3274

Сигнал передачи исполнительного устройства дистанционной функции

36

0,5 YE/D-GN

3274

Сигнал передачи исполнительного устройства дистанционной функции

37

0,5 D-BU/WH

3275

Сигнал приема исполнительного устройства дистанционной функции

37

0,5 D-BU

3275

Сигнал приема исполнительного устройства дистанционной функции

38

0,5 GY/WH

3272

Напряжение питания исполнительного устройства дистанционной функции

38

0,5 GY/WH

3272

Напряжение питания исполнительного устройства дистанционной функции

39

0.5 GY

3273

Возвратный сигнал исполнительного устройства дистанционной функции

39

0.5 GY

3273

Возвратный сигнал исполнительного устройства дистанционной функции

40

0,75 D-GN/VT

1601

Сигнал блокировки рулевой колонки

40

0,75 D-GN/VT

1601

Сигнал блокировки рулевой колонки

41

0,5 D-BU/GY

636

Сигнал датчика температуры наружного воздуха45

41

0,5 D-BU/GY

636

Сигнал датчика температуры наружного воздуха

42

0,5 D-GN/BK

3358

Сигнал 2 выключателя пассивного пуска (ATH)

42

0,5 D-GN/BK

3558

Сигнал 2 выключателя пассивного пуска (ATH)

43

0,5 BK/GY

3359

Низкое опорное напряжение выключателя пассивного запуска 2 (ATH)

43

0,5 BK/GY

3559

Низкое опорное напряжение выключателя пассивного запуска 2 (ATH)

44

0,35 YE/D-BU

3197

Сигнал датчика температуры влажности (CJ2)

44

0,35 YE/D-BU

3197

Сигнал датчика температуры влажности (CJ2)

45

0,5 YE/WH

1161

Сигнал положения педали акселератора (1) (LXV или 2H0)

45

0,5 YE/WH

1161

Сигнал положения педали акселератора (1) (LXV или 2H0)

46

0,5 BK/D-BU

1271

Низкий опорный сигнал положения педали акселератора (1) (LXV или 2H0)

46

0,5 BK/D-BU

1271

Низкий опорный сигнал положения педали акселератора (1) (LXV или 2H0)

47

0,5 BK/VT

1272

Низкий опорный сигнал положения педали акселератора (2) (LXV или 2H0)

47

0,5 BK/VT

1272

Низкий опорный сигнал положения педали акселератора (2) (LXV или 2H0)

48

0,5 D-GN/WH

1162

Сигнал положения педали акселератора (2) (LXV или 2H0)

48

0,5 D-GN/WH

1162

Сигнал положения педали акселератора (2) (LXV или 2H0)

49

0,5 BK/D-BU

61

Низкое опорное напряжение датчика температуры наружного воздуха

49

0,5 BK/D-BU

61

Низкое опорное напряжение датчика температуры наружного воздуха

50

0,35 VT/WH

5203

Датчик качества воздуха - Сигнал

50

0,5 VT/WH

5203

Датчик качества воздуха - Сигнал

51

0,5 D-GN/GY

6135

Шина 4 линейной коммутационной сети

51

0,5 D-GN/GY

6135

Шина 4 линейной коммутационной сети

52

0,5 VT/D-GN

239

Напряжение зажигания

52

0,5 RD/D-GN

239

Напряжение зажигания

53

0,5 VT/D-GN

39

Напряжение зажигания

53

0,5 VT/D-GN

39

Напряжение зажигания

54

0,5 RD/D-GN

40

Напряжение на положительной клемме аккумуляторной батареи

54

0,5 RD/D-GN

40

Напряжение на положительной клемме аккумуляторной батареи

55

0,5 RD/D-BU

40

Напряжение на положительной клемме аккумуляторной батареи

55

0,5 RD/D-BU

40

Напряжение на положительной клемме аккумуляторной батареи

56

--

--

Не используется

56

--

--

Не используется

57

0,5 BN/YE

39

Напряжение зажигания

57

0,5 RD/D-GN

39

Напряжение зажигания

58

0,75 GY/YE

6188

Управление выключением электродвигателя стеклоподъемников/багажника

58

0,75 GY/YE

6188

Управление выключением электродвигателя стеклоподъемников/багажника

59

1 WH/BN

6815

Управление питанием случайной нагрузки

59

0,5 WH/BN

6815

Управление питанием случайной нагрузки (GLV)

60

0,5 BN/YE

189

Управление электродвигателем корректора фар

60

0,5 BN/YE

189

Управление электродвигателем корректора фар

61

0,5 BN/VT

193

Управление реле заднего антизапотевателя

61

0,5 BN/VT

193

Управление реле заднего антизапотевателя

62

0,35 BK/D-BU

50

Заземление

62

0,35 BK/D-BU

50

Заземление

63

0,35 GY/D-BU

7564

Сигнал датчика влажности (CJ2)

63

0,35 GY/D-BU

7564

Сигнал датчика влажности (CJ2)

64

0,35 YE/RD

597

Опорное напряжение 5 В (CJ2)

64

0,35 YE/RD

597

Опорное напряжение 5 В (CJ2)

65

0,5 BN/RD

1274

Опорное напряжение 5 В положения педали акселератора (2) (LXV или 2H0)

65

0,5 BN/RD

1274

Опорное напряжение 5 В положения педали акселератора (2) (LXV или 2H0)

66

0,5 WH/RD

1164

Опорное напряжение 5 В положения педали акселератора (1) (LXV или 2H0)

66

0,5 WH/RD

1164

Опорное напряжение 5 В положения педали акселератора (1) (LXV или 2H0)

67

0,5 WH/VT

5905

Сигнал положения блокировки зажигания при использовании неопознанного ключа/сдвига блокировки колонки (ATH)

67

0,5 WH/VT

5905

Сигнал положения блокировки зажигания при использовании неопознанного ключа/сдвига блокировки колонки

68

0,5 D-GN/BN

2087

Напряжение питания комбинированного инерциального датчика автомобиля (FX3)

68

0,5 D-GN/BN

2087

Напряжение питания комбинированного инерциального датчика автомобиля (FX3)

69

0,5 D-BU/YE

6795

Управление выключением электродвигателя стеклоподъемников/багажника 2

69

0,5 D-BU/YE

6795

Управление выключением электродвигателя стеклоподъемников/багажника 2

70

0,5 VT/WH

239

Напряжение зажигания

70

0,5 VT/WH

239

Напряжение зажигания

71

0,5 VT/WH

39

Напряжение зажигания

71

0,5 RD/D-GN

39

Напряжение зажигания

72

0,5 GY/D-GN

328

Сигнал выключателя плафона освещения салона

72

0,5 GY/D-GN

328

Сигнал выключателя плафона освещения салона

73-77

--

--

Не используется

73-77

--

--

Не используется

78

0,5 BN/WH

5043

Последовательные данные Keyword 2000

78

0,5 BN/WH

5043

Последовательные данные Keyword 2000

79

0,5 BN/WH

419

Управление индикатором "Проверить двигатель"

79

0,5 BN/WH

419

Управление индикатором "Проверить двигатель"

80

0,5 D-BU

507

Управление индикатором ожидания перед пуском

80

0,5 D-BU

507

Управление индикатором ожидания перед пуском

81

0,5 D-BU

6105

Высокоскоростная шина последовательных данных GMLAN (+) (2)

81

0,5 D-BU/YE

6105

Высокоскоростная шина последовательных данных GMLAN (+) (2)

82

0.5 WH

6106

Высокоскоростная шина последовательных данных GMLAN (-) (2)

82

0.5 WH

6106

Высокоскоростная шина последовательных данных GMLAN (-) (2)

83

--

--

Не используется

83

--

--

Не используется

84

0,5 VT/BK

3

Напряжение зажигания

84

0,5 VT/BK

3

Напряжение зажигания

85

0.5 GY

1903

AAS Сигнал датчика скорости вращения колеса, левый передний

85

0.5 GY

1903

AAS Сигнал датчика скорости вращения колеса, левый передний

0.5 GY

1903

AAS Сигнал датчика скорости вращения колеса, левый передний (UDK)

0.5 GY

1903

AAS Сигнал датчика скорости вращения колеса, левый передний (UDK)

86

--

--

Не используется

86

--

--

Не используется

87

0,5 D-BU

2500

Высокоскоростная шина последовательных данных GMLAN (+) (1)

87

0,5 D-BU

2500

Высокоскоростная шина последовательных данных GMLAN (+) (1)

0,5 D-BU

2500

Высокоскоростная шина последовательных данных GMLAN (+) (1) (JL9)

88

0.5 WH

2501

Высокоскоростная шина последовательных данных GMLAN (-) (1)

88

0.5 WH

2501

Высокоскоростная шина последовательных данных GMLAN (-) (1)

0.5 WH

2501

Высокоскоростная шина последовательных данных GMLAN (-) (1) (JL9)

89

10 RD/YE

40

Напряжение на положительной клемме аккумуляторной батареи

89

10 RD/YE

40

Напряжение на положительной клемме аккумуляторной батареи

90

10 RD/D-GN

40

Напряжение на положительной клемме аккумуляторной батареи

90

10 RD/D-GN

40

Напряжение на положительной клемме аккумуляторной батареи

91

1,5 RD/BN

702

Напряжение на положительной клемме аккумуляторной батареи

91

1,5 RD/BN

702

Напряжение на положительной клемме аккумуляторной батареи

92-102

--

--

Не используется

92-102

--

--

Не используется
