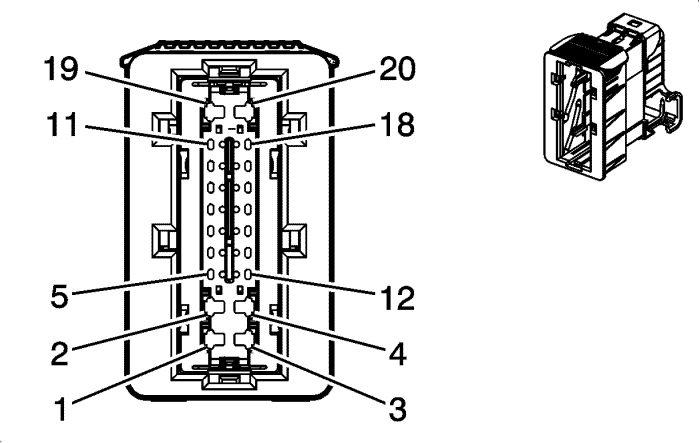

Информация о деталях разъемов

• Жгут проводов: Кузов
• Разъем OEM: 90287300
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: на 20 направлений, гнездный (WH/BK)

Информация о деталях разъемов

• Жгут проводов: Сиденье переднего пассажира
• Разъем OEM: 90287400
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: 20-контактный, штыревой

Информация о деталях контактов

• Контакты: 1-4, 19 и 20
• Заделанный контакт: Находится на рассмотрении
• Инструмент для отсоединения: J-38125-12A
• Щуп диагностической проверки: J-35616-35 (VT)

• Контакты: Все прочие
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

1

--

--

Не используется

1

--

--

Не используется

2

1 BN/D-BU

2479

Управляющий сигнал нагревательного элемента сиденья переднего пассажира (KA1)

2

1 BN/D-BU

2479

Управляющий сигнал нагревательного элемента сиденья переднего пассажира (KA1)

3

0,5 BK/OG

1361

Низкое опорное напряжение выключателя ремня безопасности сиденья пассажира

3

0,5 BK/OG

1361

Низкое опорное напряжение выключателя ремня безопасности сиденья пассажира

4

1 BK/D-BU

2433

Возвратный сигнал нагревательного элемента спинки сиденья переднего пассажира (KA1)

4

1 BK/D-BU

2433

Возвратный сигнал нагревательного элемента спинки сиденья переднего пассажира (KA1)

5

0,5 BK/OG

1361

Низкое опорное напряжение выключателя ремня безопасности сиденья пассажира

5

0,5 BK/OG

1361

Низкое опорное напряжение выключателя ремня безопасности сиденья пассажира

6

0,5 BK/GY

2435

Низкое опорное напряжение NTC подогревателя сиденья переднего пассажира (KA1)

6

0,5 BK/GY

2435

Низкое опорное напряжение NTC подогревателя сиденья переднего пассажира (KA1)

7

0,5 WH/GY

2434

Сигнал NTC подогревателя сиденья переднего пассажира (KA1)

7

0,5 WH/GY

2434

Сигнал NTC подогревателя сиденья переднего пассажира (KA1)

8

0,5 D-GN/OG

2136

Правый передний боковой модуль столкновения - управляющий сигнал низкого уровня

8

0,5 D-GN/OG

2136

Правый передний боковой модуль столкновения - управляющий сигнал низкого уровня

9

0,5 OG/YE

2135

Правый передний боковой модуль столкновения - управляющий сигнал высокого уровня

9

0,5 OG/YE

2135

Правый передний боковой модуль столкновения - управляющий сигнал высокого уровня

10

0,5 RD/GY

402

Напряжение на положительной клемме аккумуляторной батареи

10

0,5 RD/GY

402

Напряжение на положительной клемме аккумуляторной батареи

11

0,5 D-GN

5060

Низкоскоростная шина последовательных данных GMLAN

11

0,5 D-GN

5060

Низкоскоростная шина последовательных данных GMLAN

12

0,5 OG/VT

1362

Сигнал выключателя ремня безопасности сиденья пассажира

12

0,5 OG/VT

1362

Сигнал выключателя ремня безопасности сиденья пассажира

13-14

--

--

Не используется

13-14

--

--

Не используется

15

0,5 WH/BK

7018

Сигнал NTC подушки сиденья (KA1)

15

0,5 WH/BK

7018

Сигнал NTC подушки сиденья (KA1)

16

--

--

Не используется

16

--

--

Не используется

17

0.5 BK

50

Заземление

17

0.5 BK

50

Заземление

18

0,5 OG/BN

7571

Сигнал напоминания о непристегнутом ремне безопасности сиденья пассажира

18

0,5 OG/BN

7571

Сигнал напоминания о непристегнутом ремне безопасности сиденья пассажира

19-20

--

--

Не используется

19-20

--

--

Не используется
