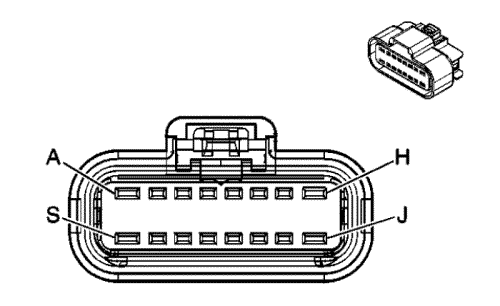

Информация о деталях разъемов

• Жгут проводов: Топливный бак
• Разъем OEM: 15326084
• Разъем технического обслуживания: 15306348
• Описание: на 16 направлений F, GT 150 280, герметичный, 4.0, 5.8 (BK)

Информация о деталях разъемов

• Жгут проводов: Кузов
• Разъем OEM: 19177613
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: на 16 направлений M, серия GT 150 280, герметичный, 4.0, 5.8 (BK)

Информация о деталях контактов

• Контакты: A и S
• Заделанный контакт: 13579955
• Инструмент для отсоединения: J-38125-553
• Щуп диагностической проверки: J-35616-5 (PU)

• Контакт: H
• Заделанный контакт: 13327134
• Инструмент для отсоединения: J-38125-553
• Щуп диагностической проверки: J-35616-5 (PU)

• Контакты: B, D-F, K, L и R
• Заделанный контакт: Находится на рассмотрении
• Инструмент для отсоединения: J-38125-553
• Щуп диагностической проверки: J-35616-3 (GY)

• Контакты: M и N
• Заделанный контакт: J-38125-553
• Инструмент для отсоединения: J-38125-553
• Щуп диагностической проверки: J-35616-3 (GY)

Информация о деталях контактов

• Контакты: A и S
• Заделанный контакт: 13579955
• Инструмент для отсоединения: J-38125-553
• Щуп диагностической проверки: J-35616-5 (PU)

• Контакт: H
• Заделанный контакт: 13327134
• Инструмент для отсоединения: J-38125-553
• Щуп диагностической проверки: J-35616-5 (PU)

• Контакты: B, D-F, K, L и R
• Заделанный контакт: Находится на рассмотрении
• Инструмент для отсоединения: J-38125-553
• Щуп диагностической проверки: J-38125-553

• Контакты: M и N
• Заделанный контакт: Находится на рассмотрении
• Инструмент для отсоединения: J-38125-553
• Щуп диагностической проверки: J-35616-3 (GY)

A

2,5 D-GN/YE

120

Управление топливным насосом

A

2.5 GY

120

Управление топливным насосом

B

0,5 D-BU/VT

1589

Сигнал основного датчика уровня топлива

B

0,5 D-BU/VT

1589

Сигнал основного датчика уровня топлива

C

--

--

Не используется

C

--

--

Не используется

D

0,5 BN/RD

2709

Опорное напряжение 5 В датчика давления в топливном баке (LDE, LXV или 2H0)

D

0,5 BN/RD

2709

Опорное напряжение 5 В датчика давления в топливном баке (LDE, LXV или 2H0)

E

0,5 D-BU/WH

890

Сигнал датчика давления в топливном баке (LDE, LXV или 2H0)

E

0,5 D-BU/WH

890

Сигнал датчика давления в топливном баке (LDE, LXV или 2H0)

F

0,5 BK/WH

6281

Низкое опорное напряжение датчика уровня топлива (LDE, LXV или 2H0)

F

0,5 BK/WH

6281

Низкое опорное напряжение датчика уровня топлива (LDE, LXV или 2H0)

G

--

--

Не используется

G

--

--

Не используется

H

0,5 BN/RD

7445

Опорное напряжение 5 В датчика давления в топливном баке (LDE, LXV или 2H0)

H

0,5 BN/RD

7445

Опорное напряжение 5 В датчика давления в топливном баке (LDE, LXV или 2H0)

2,5 RD/BN

1842

Положительное напряжение аккумулятора (LLW)

2,5 RD/BN

1842

Положительное напряжение аккумулятора (LLW)

I

--

--

Не используется

I

--

--

Не используется

J

2.5 BK

50

Масса (LLW)

J

2.5 BK

50

Масса (LLW)

K

0,5 D-BU/WH

7446

Сигнал датчика давления в топливопроводе (LDE, LXV или 2H0)

K

0,5 D-BU/WH

7446

Сигнал датчика давления в топливопроводе (LDE, LXV или 2H0)

0,5 YE/D-BU

1578

Сигнал температуры топлива (LLW)

0,5 YE/D-BU

1578

Сигнал температуры топлива (LLW)

L

0,5 BK/YE

7447

Низкое опорное

L

0,5 BK/YE

7447

Низкое опорное

0,5 BK/BN

6062

Опорный сигнал низкого уровня датчика температуры топлива (LLW)

0,5 BK/BN

6062

Опорный сигнал низкого уровня датчика температуры топлива (LLW)

M

0,75 RD/D-BU

5372

Электромагнитный клапан адсорбера (LXV или 2H0)

M

0,75 RD/D-BU

5372

Электромагнитный клапан адсорбера (LXV или 2H0)

0,5 VT/D-BU

5290

Питание через предохранитель главного реле силовой трансмиссии (1) (LLW)

0,5 VT/D-BU

5290

Питание через предохранитель главного реле силовой трансмиссии (1) (LLW)

N

0.75 WH

1310

Управление электромагнитом вентиляции адсорбера системы улавливания паров бензина EVAP (LXV или 2H0)

N

0.75 WH

1310

Управление электромагнитом вентиляции адсорбера системы улавливания паров бензина EVAP (LXV или 2H0)

0.5 BK

50

Масса (LLW)

0.5 BK

50

Масса (LLW)

O-Q

--

--

Не используется

O-Q

--

--

Не используется

R

0,5 BK/D-GN

6281

Опорный сигнал низкого уровня датчика уровня топлива

R

0,5 BK/D-GN

6281

Опорный сигнал низкого уровня датчика уровня топлива

S

2.5 BK

2350

Заземление

S

2.5 BK

2350

Заземление
