Cruze |
||||||||
|
|
|
|||||||

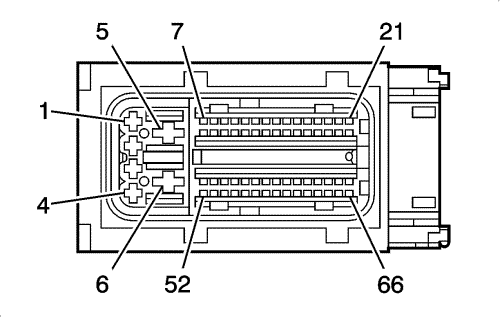

Информация о деталях разъемов
|
Информация о деталях контактов
|
Палец | Провод | Цепь | Функционирование |
|---|---|---|---|
1 | 0,75 VT/BU | 5291 | Защищённый предохранителем блок питания главного реле трансмиссии (1) |
2 | 0,75 VT/BU | 5292 | Защищённый предохранителем блок питания главного реле трансмиссии (2) |
3 | 1,5 RD/D-BU | 5290 | Защищённый предохранителем блок питания главного реле трансмиссии (1) |
4 | -- | -- | Не используется |
5 | 2.5 BK | 450 | Заземление |
6 | 6 BN/BU | 104 | Напряжение питания свечи накаливания |
7 | 0.5 GN | 380 | Сигнал датчика давления хладагента кондиционера воздуха |
8 | 0.5 YE | 6111 | Сигнал датчика включения сцепления |
9 | 0.5 BU | 6053 | Сигнал датчика давления выхлопных газов (1) |
10 | 0,5 BU/VT | 1589 | Сигнал основного датчика уровня топлива |
11 | 0,5 BU/GN | 5377 | Датчик температуры выхлопных газов (2) |
12 | 0.5 YE/BU | 1578 | Сигнал температуры топлива |
13 | 0.5 BN | 6934 | Общий провод обогреваемого датчика кислорода |
14 | 0,5 BN/WH | 6933 | Сигнал накачки током подогреваемого датчика концентрации кислорода |
15 | 0.5 GN | 6935 | Сигнал корректировки тока подогреваемого датчика концентрации кислорода |
16 | 0,5 YE/GY | 6936 | Сигнал коллектора подогреваемого датчика концентрации кислорода |
17 | 0,5 WH/BU | 6311 | Сигнал торможения круиз-контроль/ETC/TCC |
18 | 0,5 VT/GY | 139 | Напряжение зажигания 1 Работа/Пуск |
19 | 0,75 RD/WH | 140 | Напряжение на положительной клемме аккумуляторной батареи |
20 | 0,5 BN/YE | 1528 | Напряжение питания соленоида переключения передач (4) |
21 | -- | -- | Не используется |
22 | 0,5 BN/RD | 1274 | Опорное напряжение 5 вольт положения педали акселератора (2) |
23 | -- | -- | Не используется |
24 | 0.5 GN/WH | 1162 | Сигнал положения педали акселератора (2) |
25 | 0,5 BK/VT | 1272 | Низкий опорный сигнал положения педали акселератора (2) |
26 | 0,5 BK/BU | 1271 | Низкий опорный сигнал положения педали акселератора (1) |
27 | 0,5 YE/WH | 1161 | Сигнал положения педали акселератора (1) |
28-31 | -- | -- | Не используется |
32 | 0,5 BU/YE | 6861 | Сигнал датчика воды в топливе |
33 | 0,5 VT/YE | 5985 | Активизация последовательных данных дополнительного оборудования |
34 | 0.5 YE | 5530 | Сигнал выключателя открытого капота |
35 | 0.5 BU | 3017 | Управление реле топливного подогревателя №1 |
36 | -- | -- | Не используется |
37 | 0,5 WHRD | 6054 | Опорное напряжение 5 вольт датчика давления выхлопных газов (1) |
38 | 0,5 WH/RD | 1164 | Опорное напряжение 5 вольт положения педали акселератора (1) |
39 | 0,5 BK/BN | 5514 | Низкий опорный сигнал датчика давления хладагента кондиционера воздуха |
40 | 0,5 BK/BN | 6062 | Опорный сигнал низкого уровня датчика температуры топлива |
41 | 0,5 BK/YE | 6055 | Низкий опорный сигнал датчика давления выхлопных газов (1) |
42 | 0,5 BK/GN | 6281 | Опорный сигнал низкого уровня датчика уровня топлива |
43 | -- | -- | Не используется |
44 | 0.5 WH | 2501 | Высокоскоростная шина последовательных данных GMLAN (-) (1) |
45 | 0,5 D-BU | 2500 | Высокоскоростная шина последовательных данных GMLAN (+) (1) |
46 | -- | -- | Не используется |
47 | 0.5 GN/WH | 5007 | Сигнал выключателя заднего хода |
48-49 | -- | -- | Не используется |
50 | 0,75 GY/WH | 3113 | Низкий управляющий сигнал нагревателя обогреваемого датчика кислорода, датчик группы 1 (1) |
51 | -- | -- | Не используется |
52 | 0,5 BN/RD | 2700 | Опорное напряжение 5 вольт датчика давления кондиционера воздуха |
53 | 0,5 BN/RD | 2700 | Опорное напряжение 5 вольт датчика давления кондиционера воздуха |
54 | 0,5 BK/BU | 6783 | Опорный сигнал низкого уровня датчика 2 температуры выхлопных газов |
55 | 0,5 BK/GY | 6110 | Низкое опорное напряжение датчика срабатывания сцепления |
56 | 0,5 WH/GY | 459 | Управление реле муфты компрессора кондиционера |
57 | 0.5 YE | 5991 | Управление обмоткой реле силовой трансмиссии |
58 | 0,5 YE/BK | 625 | Управление тяговым реле стартера |
59 | 0.5 GN/GY | 465 | Управление основным реле топливного насоса |
60 | 0,5 BN/YE | 473 | Управление реле высокоскоростного вентилятора охлаждения |
61 | 0,5 BU/YE | 3530 | Управление реле водяного насоса с электроприводом |
62 | 0,5 BN/WH | 419 | Управление индикатором "Проверить двигатель" |
63 | 0,5 GN/VT | 335 | Управление реле низкоскоростного вентилятора охлаждения |
64 | 0,5 BU/YE | 3527 | Управление регулируемым насосом охлаждающей жидкости |
65 | GN/BN | 507 | Управление индикатором ожидания перед пуском |
