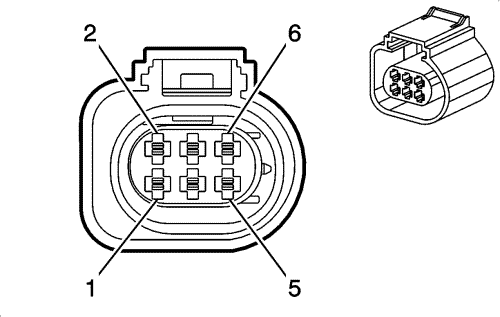

Информация о деталях разъемов

• Тип жгута проводов: Двигатель
• Разъем OEM: 0284716-3
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: 6-контактный, гнезда, серия 1.6 Micro Timer, герметичный (BN)

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

1

0,5 BN/RD

2701

Опорный сигнал 5 В датчика положения дроссельной заслонки

2

0,75 BN/WH

582

Управление приводом дроссельной заслонки - закрытие

3

0,5 BK/BN

2752

Слабый опорный сигнал датчика положения дроссельной заслонки

4

--

--

Не используется

5

0,5 BN/GN

485

Сигнал датчика положения дроссельной заслонки (1)

6

0,75 BN/RD

581

Управление приводом дроссельной заслонки - открытие
