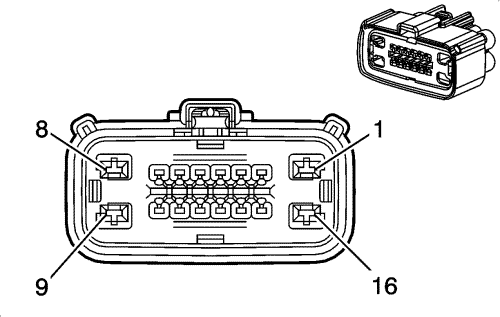

Информация о деталях разъемов

• Тип жгута проводов: Двигатель
• Разъем OEM: 55572154
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: 16-контактный, гнезда, серия 1.5/2.8, герметичный (BN)

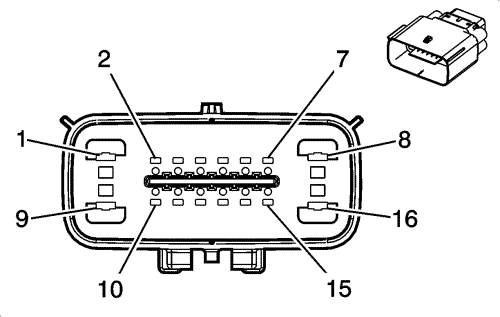

Информация о деталях разъемов

• Тип жгута проводов: Свеча накаливания
• Разъем OEM: Находится на рассмотрении
• Разъем технического обслуживания: Техническое обслуживание жгутов проводов - См. Каталог деталей
• Описание: 16-контактный, штырьковый

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

1

GY/BU

1581

Напряжение питания свечи накаливания (1)

1

GY/D-BU

1581

Напряжение питания свечи накаливания (1)

2-5

--

--

Не используется

2-5

--

--

Не используется

6

GN/RD

2917

Опорное напряжение (5) вольт датчика давления в распределителе топлива )

6

GN/RD

2917

Опорное напряжение (5) вольт датчика давления в распределителе топлива

7

BK/GN

2919

Низкий опорный сигнал датчика давления в распределителе топлива

7

BK/GN

2919

Низкий опорный сигнал датчика давления в распределителе топлива

8

GY/BN

1582

Напряжение питания свечи накаливания (2)

8

GY/BN

1582

Напряжение питания свечи накаливания (2)

9

GY/D-GN

1583

Напряжение питания свечи накаливания (3)

9

GY/D-GN

1583

Напряжение питания свечи накаливания (3)

10

BU/RD

3463

Опорный сигнал высокого уровня датчика давления в камере сгорания цилиндра (3)

10

BU/RD

3463

Опорный сигнал высокого уровня датчика давления в камере сгорания цилиндра (3)

11-15

--

--

Не используется

11-15

--

--

Не используется

16

GY/YE

1584

Напряжение питания свечи накаливания (4)

16

GY/YE

1584

Напряжение питания свечи накаливания (4)
