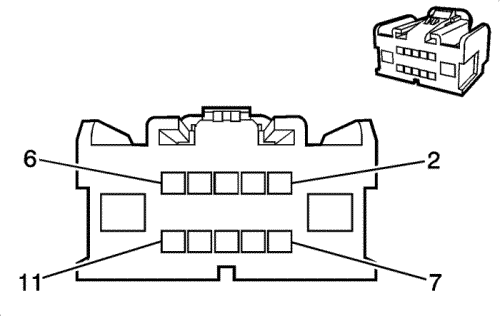

Информация о деталях разъемов

• Жгут проводов: Дверь заднего отсека
• Разъем OEM: 13652304
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: на 12 направлений, гнездный, серия 31404 (L-GY)

Информация о деталях разъемов

• Жгут проводов: Кузов
• Разъем OEM: 13652305
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: на 12 направлений, штырьковый (L-GY)

Информация о деталях контактов

• Контакты: 1 и 12
• Заделанный контакт: 13575792
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

• Контакты: Все прочие
• Заделанный контакт: 13575462
• Инструмент для отсоединения: J-38125-12A
• Щуп диагностической проверки: J-35616-3 (GY)

Информация о деталях контактов

• Контакты: 1 и 12
• Заделанный контакт: 13579991
• Инструмент для отсоединения: J-38125-557
• Щуп диагностической проверки: J-35616-5 (PU)

• Контакты: Все прочие
• Заделанный контакт: 13575807
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

1

0,5 BU/YE

6795

Управление выключением электродвигателя стеклоподъемников/багажника 2

1

0,5 BU/YE

6795

Управление выключением электродвигателя стеклоподъемников/багажника 2

2

0,5 VT/GY

1303

Сигнал выключателя приоткрытой задней подъемной двери (1)

2

0,5 VT/GY

1303

Сигнал выключателя приоткрытой задней подъемной двери (1)

3

--

--

Не используется

3

--

--

Не используется

4

0.5 GY

6846

Управление лампой подсветки заднего номерного знака

4

0.5 GY

6846

Управление лампой подсветки заднего номерного знака

5

0,5 YE/GY

122

Управление задним противотуманным фонарем

5

0,5 YE/GY

122

Управление задним противотуманным фонарем

6

0.5 BK

2550

Заземление

6

0.5 BK

2550

Заземление

7

0.5 BK

1650

Заземление

7

0.5 BK

1650

Заземление

8

0.5 YE/BU

5797

Сигнал открывания выключателя задней запирающей ручки

8

0.5 YE/BU

5797

Сигнал открывания выключателя задней запирающей ручки

9

--

--

Не используется

9

--

--

Не используется

10

0,5 VT/GY

709

Управление левыми стояночными огнями

10

0,5 VT/GY

709

Управление левыми стояночными огнями

11

0,5 GY/BN

309

Управление правыми стояночными огнями

11

0,5 GY/BN

309

Управление правыми стояночными огнями

12

0.5 BK

650

Заземление

12

0.5 BK

650

Заземление
