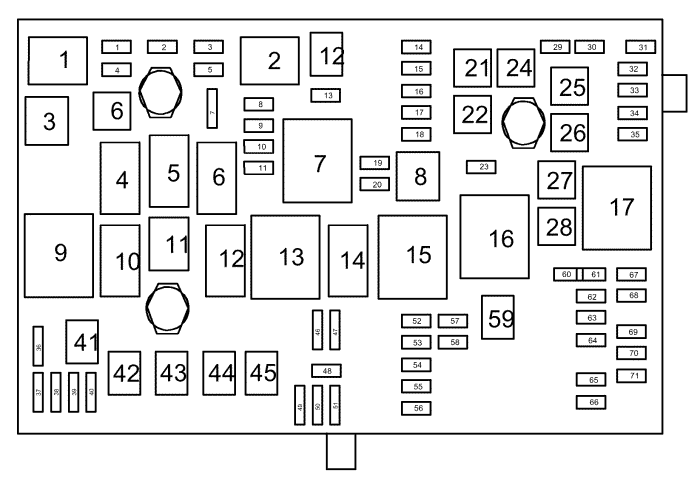

Блок предохранителей - подкапотный, наклейка, назначение


2182150

Нет.

Паспортное наименование устройства

Присвоенное наименование устройства

Номинал

Описание

1

--

Предохранитель F1UA

15A

Модуль управления коробкой передач

2

--

Предохранитель F2UA

15A

Модуль управления двигателем

3

--

Не используется

-

Не используется

5

--

Предохранитель F5UA

15A

Модуль управления коробкой передач, модуль управления двигателем, датчик массового расхода воздуха и температуры воздуха на впуске, датчик скорости вторичного вала КПП

6

--

Предохранитель F6UA

30A

Реле стеклоочистителя ветрового стекла

7

--

Не используется

-

Не используется

8

--

Предохранитель F8UA

15A

Топливные форсунки

9

--

Предохранитель F9UA

15A

Катушка зажигания, топливные форсунки

10

--

Предохранитель F10UA

15A

Модуль управления двигателем, датчик скорости вторичного вала КПП

11

--

Предохранитель F11UA

10A

Подогреваемые лямбда-датчики

12

--

Предохранитель F12UA

30A

Двигатель стартера

13

--

Предохранитель F13UA

7.5A

Выпускной электромагнитный клапан адсорбера системы улавливания паров топлива (EVAP)

14

--

Не используется

-

Не используется

15

--

F15UA

20A

Электродвигатель заднего стеклоочистителя

16

--

Предохранитель F16UA

7.5A

Датчик качества воздуха

17

--

Предохранитель F17UA

5A

Модуль диагностики и контроля подушек безопасности

18

--

Предохранитель F18UA

10A

Модуль управления топливным насосом

19

--

Не используется

-

Не используется

20

--

Предохранитель F20UA

20A

Реле топливного насоса

21

--

Предохранитель F21UA

30A

Двигатели привода окон, передняя дверь

22

--

Не используется

-

Не используется

23

--

Не используется

-

Не используется

24

--

Предохранитель F24UA

30A

Двигатели привода окон, передняя дверь

25

--

Не используется

-

Не используется

26

--

Предохранитель F26UA

40A

Электронный блок управления тормозной системы (ЕВСМ)

27

--

Предохранитель F27UA

30A

Приемник устройства дистанционного управления блокировкой дверей

28

--

Предохранитель F28UA

40A

Сетка заднего антизапотевателя

29

--

Не используется

-

Не используется

30

--

Предохранитель F30UA

15A

Электронный блок управления тормозной системы (ЕВСМ)

31

--

Предохранитель F31UA

20A

Контроллер кузова

32

--

Предохранитель F32UA

20A

Контроллер кузова

33

--

Предохранитель F33UA

30A

Модуль системы управления подогревом сиденья

34

--

Предохранитель F34UA

25A

Модуль управления потолочным люком

35

--

Предохранитель F35UA

30A

Аудиоусилитель

36

--

Не используется

-

Не используется

37

--

Предохранитель F37UA

10A

Фара - правая дальнего света

38

--

Предохранитель F38UA

10A

Фара - левая дальнего света

39-40

--

Не используется

-

Не используется

41

--

Не используется

-

Не используется

42

--

Предохранитель F42UA

20A/30A

Реле вентилятора радиатора, электродвигатель вентилятора радиатора

43

--

Не используется

-

Не используется

44

--

Не используется

-

Не используется

45

--

Предохранитель F45UA

30A/40A

Реле высокой скорости вентилятора радиатора, электродвигатель вентилятора радиатора

46

--

Предохранитель F46UA

10A

Реле охлаждающего вентилятора

47

--

Предохранитель F47UA

10A

Подогреваемые датчики кислорода, корпус дроссельной заслонки

48

--

Предохранитель F48UA

15A

Противотуманные фары, передние

49

--

Не используется

-

Не используется

50

--

Не используется

-

Не используется

51

--

Предохранитель F51UA

15A

Звуковой сигнал

52

--

Предохранитель F52UA

5A

Комбинация приборов

53

--

Предохранитель F53UA

10A

Внутреннее зеркало заднего вида

54

--

Предохранитель F54UA

5A

Выключатель блок-фар, дополнительный электрический отопитель, модуль управления системой отопления, вентиляции и кондиционирования

55

--

Предохранитель F55UA

7.5A

Переключатели окон, передний, переключатель зеркала

56

--

Предохранитель F56UA

15A

Насос омывателя лобового стекла

57

--

Предохранитель F57UA

15A

Модуль управления замком рулевой колонки

58

--

Не используется

-

Не используется

59

--

Предохранитель F59UA

30A

Топливный подогреватель

60

--

Предохранитель F60UA

7.5A

Наружные зеркала заднего вида

61

--

Не используется

-

Не используется

62

--

Предохранитель F62UA

10A

Реле муфты компрессора кондиционера, муфта компрессора кондиционера

63

--

Не используется

-

Не используется

64

--

Предохранитель F64UA

5A

Модуль диагностики и контроля подушек безопасности

65

--

Не используется

-

Не используется

66

--

F66UA

15A

Насос заднего стеклоомывателя

67

--

Предохранитель F67UA

20A

Модуль управления топливным насосом

68

--

Не используется

-

Не используется

69

--

Предохранитель F69UA

5A

Контроллер кузова

70

--

Предохранитель F70UA

5A

Датчик дождя

71

--

Не используется

-

Не используется

1

--

Реле KR29

--

Муфта компрессора кондиционера воздуха

2

--

Реле KR27

--

Стартер

3

--

Реле KR20F

--

Вентилятор охлаждения

4

--

Реле KR12C

--

Управление скоростью работы стеклоочистителя ветрового стекла

5

--

Реле KR12B

--

Стеклоочиститель ветрового стекла

6

--

Не используется

--

Не используется

7

--

Реле KR75

--

Трансмиссия

8

--

Реле KR23A

--

Топливный насос

9

--

Реле KR20A

--

Средняя скорость 1 охлаждающего вентилятора

10

--

Реле KR20B

--

Средняя скорость 2 охлаждающего вентилятора

11

--

Не используется

--

Не используется

12

--

Реле KR20E

--

Управление скоростью вентилятора охлаждения (или в блоке реле - под капотом)

13

--

Реле KR20D

--

Реле высокой скорости охлаждающего вентилятора

14

--

Не используется

--

Не используется

15

--

Реле KR73

--

Главное реле зажигания

16

--

Реле KR22

--

Реле подогревателя топлива

17

--

Реле KR5

--

Антизапотеватель заднего стекла

Примечание:  Перечисленные ниже реле являются необслуживаемыми реле печатной платы (ПП) и расположены внутри блока.

--

--

KR3

--

Реле звукового сигнала

--

--

KR6

--

Реле омывателя заднего стекла

--

--

KR7

--

Реле заднего стеклоочистителя

--

--

KR11

--

Реле насоса омывателя лобового стекла

--

--

KR46

--

Реле передней противотуманной фары

--

--

KR48

--

Реле дальнего света блок-фар
