Информация по обслуживанию

Orlando

K20 Модуль управления двигателем X2 (LAF)

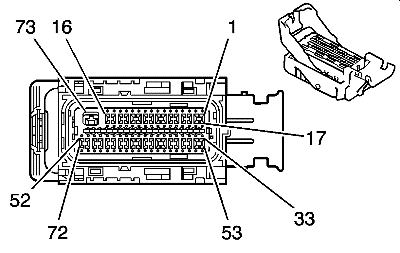

Информация о деталях разъемов

       • Тип жгута проводов: Двигатель
       • Разъем OEM: 34566-0103
       • Разъем технического обслуживания: 13577391
       • Описание: на 73 направления F герметичный (BK) c кожухом (BK)

Информация о деталях контактов

       • Палец: 73
       • Заделанный контакт: Находится на рассмотрении
       • Инструмент для разблокирования: 12094429
       • Щуп диагностической проверки: J-35616-35 (VT)
       • Клемма/Лоток: 1326030-8/17
       • Сердечник/обжим изоляции: A/4
       • Палец: Все прочие
       • Заделанный контакт: Находится на рассмотрении
       • Инструмент для отсоединения: J-38125-213
       • Щуп диагностической проверки: J-35616-64B (L-BU)
       • Клемма/Лоток: 33467-0005/23
       • Сердечник/обжим изоляции: J/J

K20 Модуль управления двигателем X2 (LAF)

Палец	Размер	Цвет	Цепь	Функционирование	Опция
1-2	--	--	--	Не используется	--
3	0,5	D-BU	2918	Сигнал датчика давления в трубе топливного распределителя	--
4	--	--	--	Не используется	--
5	0,5	YE/BN	3604	Опорное напряжение 5 Вольт датчика выходной скорости	MZ0
6-7	--	--	--	Не используется	--
8	0,5	GY/D-BU	6358	Сигнал выходной скорости	MZ0
9	--	--	--	Не используется	--
10	0,5	VT/GY	3110	Высокий сигнал обогреваемого датчика кислорода, датчик группы 1 (1)	--
11	--	--	--	Не используется	--
12	0,5	VT/D-BU	3120	Высокий сигнал обогреваемого датчика кислорода, датчик группы 1 (2)	--
13-15	--	--	--	Не используется	--
16	0,5	GY/BK	561	Низкий опорный сигнал электродвигателя механизма управления дроссельной заслонки во время работы противобуксовочной системы	--
17	--	--	--	Не используется	--
18	0,5	BN/RD	2917	Опорное напряжение (5) вольт датчика давления в распределителе топлива	--
19	0,5	BK/D-GN	2919	Низкий опорный сигнал датчика давления в распределителе топлива	--
20	--	--	--	Не используется	--
21	0,5	WH/VT	6356	Сигнал выходной скорости низкого уровня	MZ0
22	--	--	--	Не используется	--
23	0,5	GY/BK	6316	Сигнал переключателя передачи заднего хода двигателя	MZ0
24-25	--	--	--	Не используется	--
26	0,5	WH/BK	3111	Низкий сигнал обогреваемого датчика кислорода, датчик группы 1 (1)	--
27	--	--	--	Не используется	--
28	0,5	WH/YE	3121	Низкий сигнал обогреваемого датчика кислорода, датчик группы 1 (2)	--
29-31	--	--	--	Не используется	--
32	0,5	WH	560	Напряжение питания электродвигателя механизма управления дроссельной заслонки во время работы противобуксовочной системы	--
33	0,5	BN/D-GN	485	Сигнал датчика положения дроссельной заслонки (1)	--
34	0,5	BN/RD	2701	Опорная цепь 5 Вольт №4	--
35	0,5	BN/D-BU	486	Сигнал датчика положения дроссельной заслонки (2)	--
36	0,5	VT/GY	496	Сигнал датчика детонации (1)	--
37-40	--	--	--	Не используется	--
41	0,5	GY/WH	3113	Низкий управляющий сигнал нагревателя обогреваемого датчика кислорода, датчик группы 1 (1)	--
42	0,5	GY/WH	3122	Низкий управляющий сигнал нагревателя обогреваемого датчика кислорода, датчик группы 1 (2)	--
43	0,5	D-GN/WH	432	Сигнал датчика абсолютного давления в коллекторе	--
44	0,5	GY/RD	2704	Опорная цепь 5 Вольт 3	--
45-48	--	--	--	Не используется	--
49	0,5	WH/D-BU	6289	Сигнал индукционного датчика температуры воздуха	--
50	--	--	--	Не используется	--
51	0,5	D-GN/D-BU	428	Управление электромагнитным клапаном продувки адсорбера системы улавливания паров топлива	--
52	0,5	D-GN/WH	492	Сигнал датчика массового расхода воздуха	--
53	0,5	BN	25	Схема управления индикатором зарядки	--
54	0,5	BK//BN	2752	Сигнал низкого показателя	--
55	0,5	GY	23	Сигнал скважности генератора	--
56	0,5	WH/GY	1876	Сигнал датчика детонации (2)	--
57	--	--	--	Не используется	--
58	0,5	WH/GY	1786	Сигнал Парковка/Нейтральное положение КПП (1)	MH8
59-62	--	--	--	Не используется	--
63	0,5	BK/D-GN	469	Сигнал низкого показателя	--
64-68	--	--	--	Не используется	--
69	0,5	BK/VT	2760	Сигнал низкого показателя	--
70-72	--	--	--	Не используется	--
73	1.5	BK	450	"Земля" сигнала	--
