РАЗДЕЛ 3

WIRING DIAGRAM FOR POWER SUPPLIES



1. POWER SUPPLY FOR ENGINE ROOM FUSE BLOCK

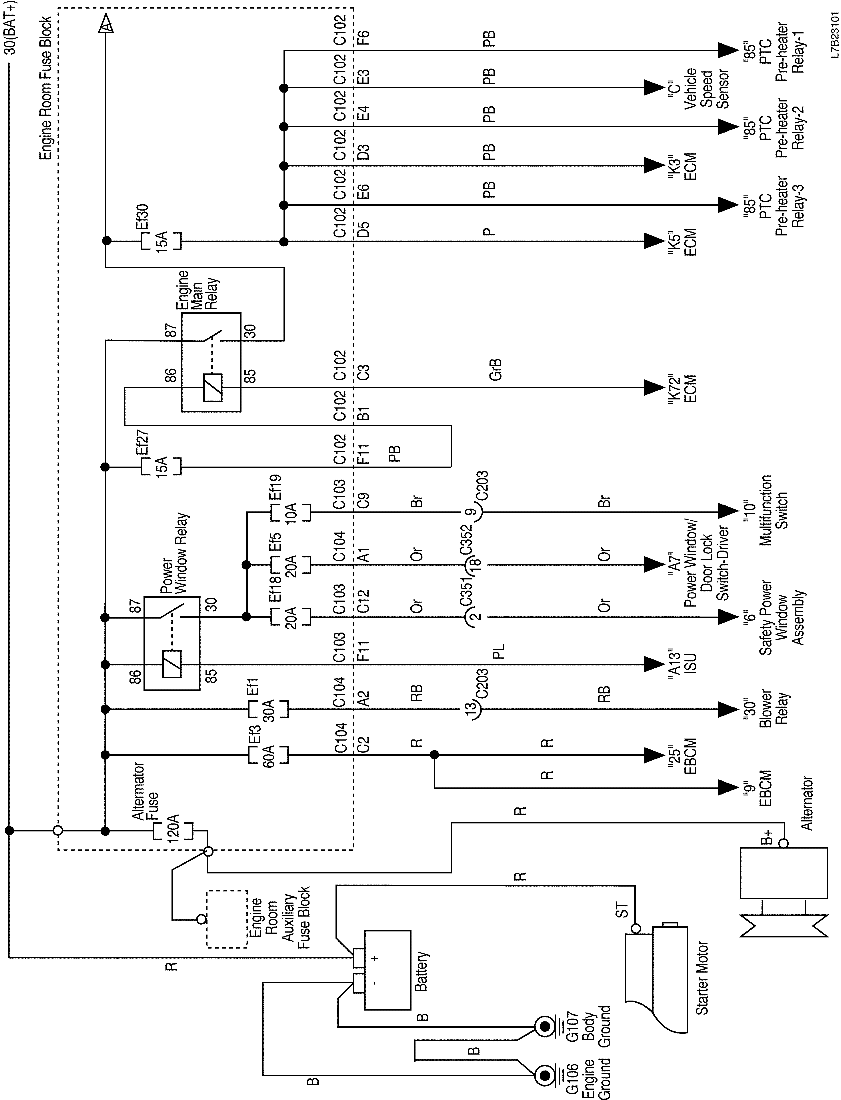

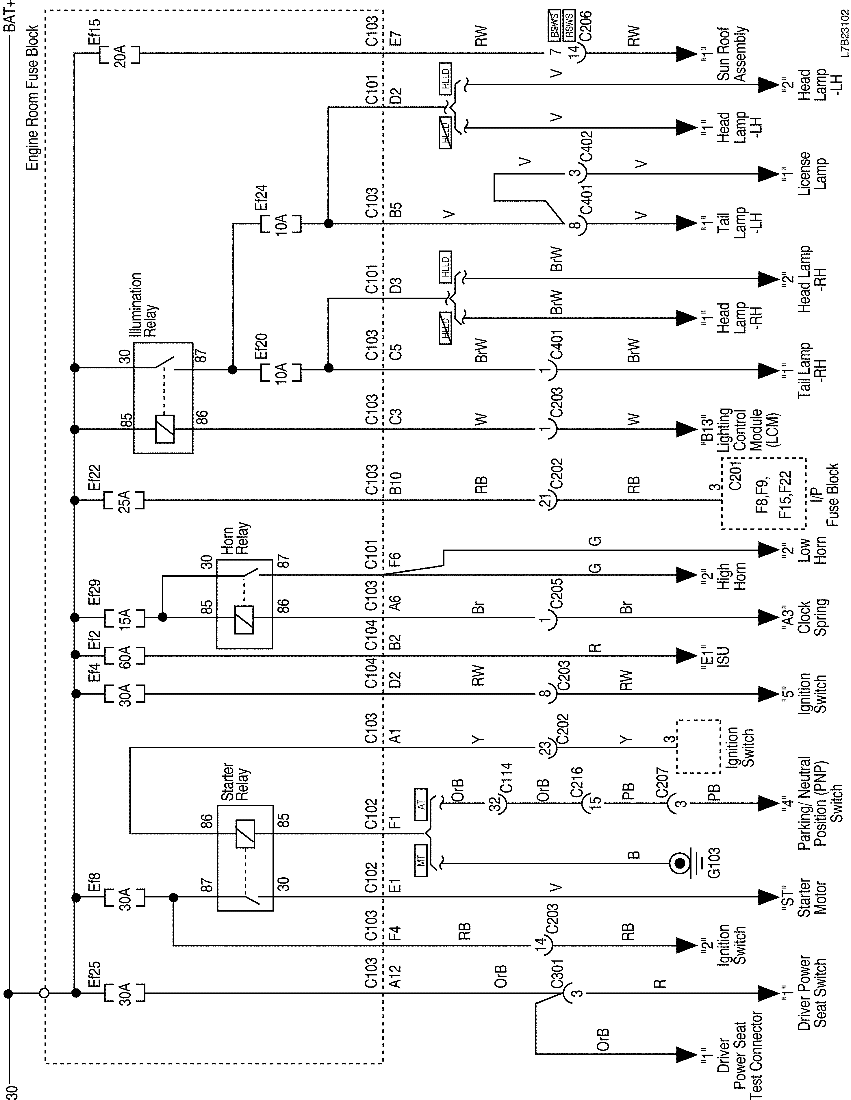

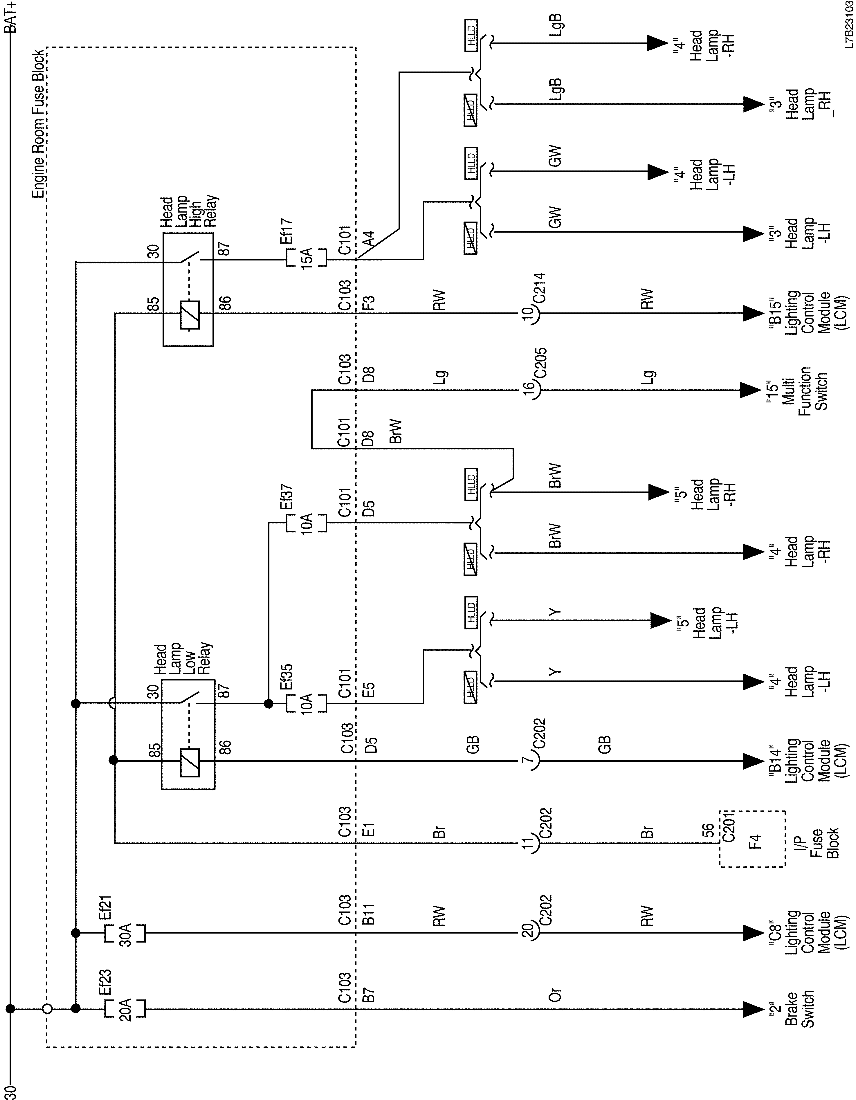

1) BAT + POWER SUPPLY

Показать иллюстрациюПеревод текста в иллюстрациях


Показать иллюстрациюПеревод текста в иллюстрациях


Показать иллюстрациюПеревод текста в иллюстрациях


Показать иллюстрациюПеревод текста в иллюстрациях


Показать иллюстрациюПеревод текста в иллюстрациях

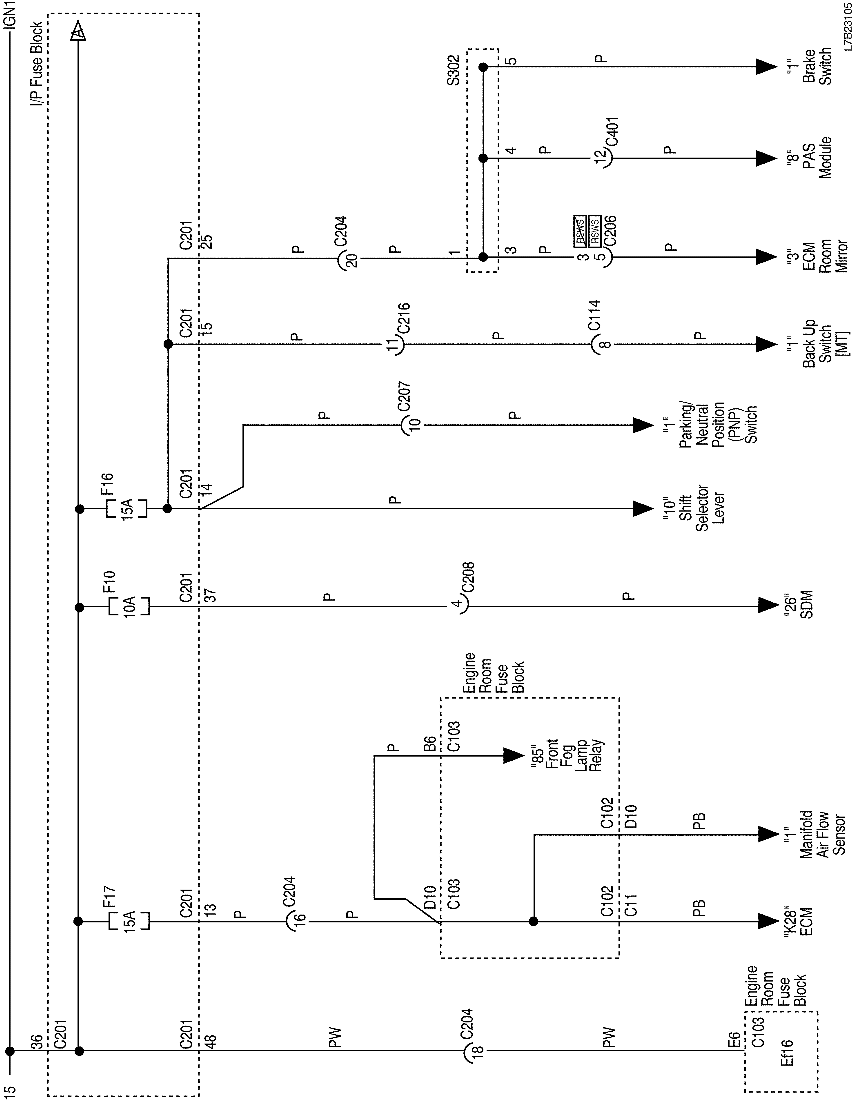

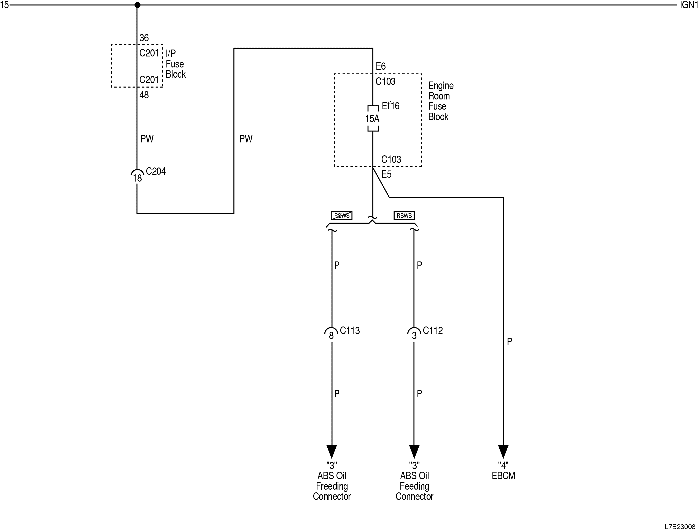

2) IGN1 POWER SUPPLY

Показать иллюстрациюПеревод текста в иллюстрациях

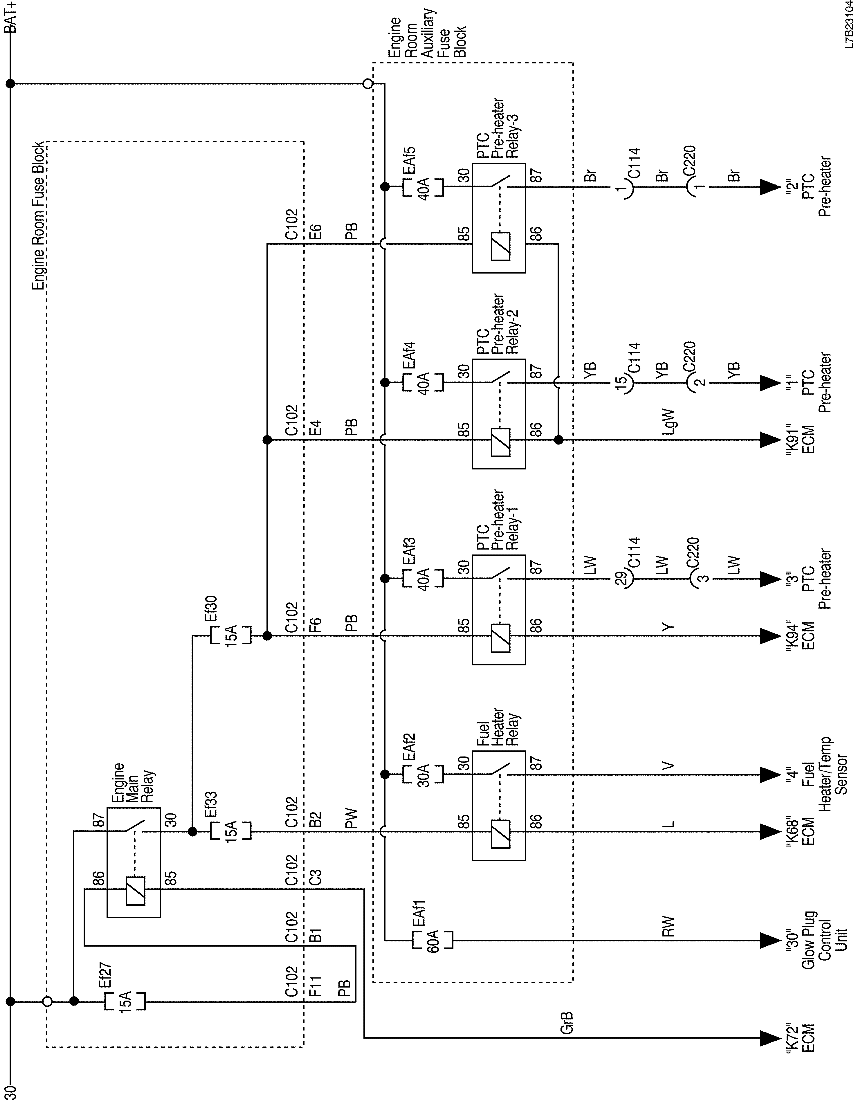

2. POWER SUPPLY FOR ENGINE ROOM AUXILIARY FUSE BLOCK

Показать иллюстрациюПеревод текста в иллюстрациях




3. POWER SUPPLY FOR I/P FUSE BLOCK

1) I/P FUSE BLOCK POWER INPUT

Показать иллюстрациюПеревод текста в иллюстрациях


2) BAT+ POWER SUPPLY

Показать иллюстрациюПеревод текста в иллюстрациях


3) IGN1 POWER SUPPLY

Показать иллюстрациюПеревод текста в иллюстрациях


Показать иллюстрациюПеревод текста в иллюстрациях

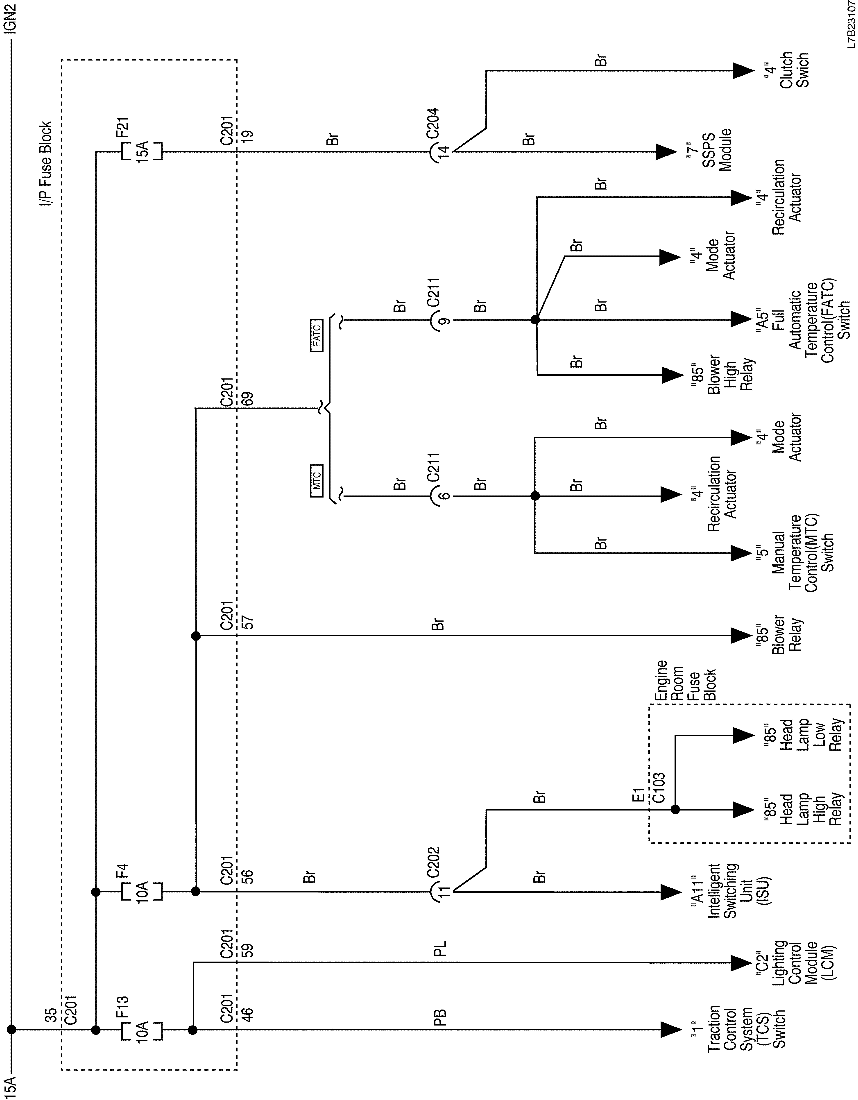

4) IGN2 POWER SUPPLY

Показать иллюстрациюПеревод текста в иллюстрациях

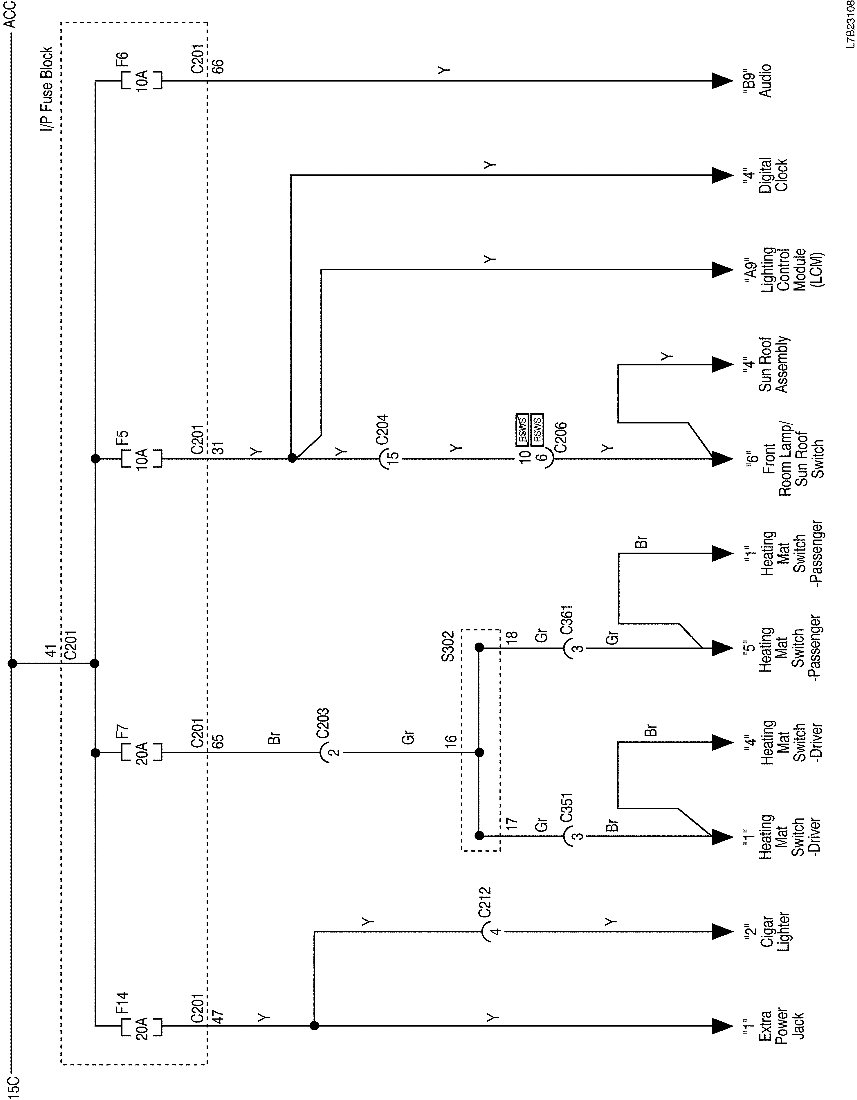

5) ACC POWER SUPPLY

Показать иллюстрациюПеревод текста в иллюстрациях


6) GLASS AND MIRROR DEFOGGER POWER SUPPLY

Показать иллюстрациюПеревод текста в иллюстрациях
