10. ЦЕПЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ

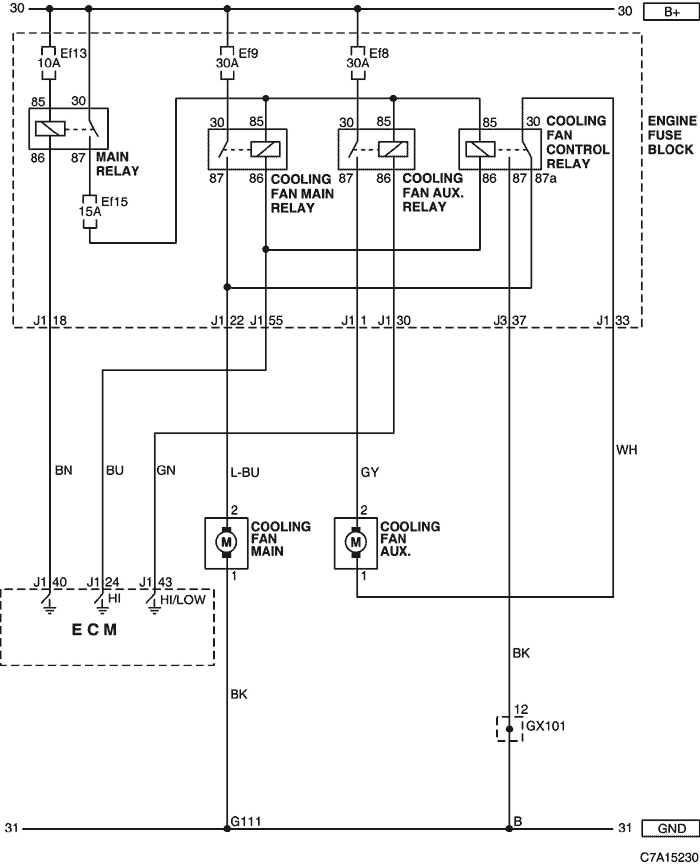

1) ЦЕПЬ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ: FAM II 2.4D (LD9)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| GX101 (черный/серый) |
ПЕРЕДНЯЯ ЧАСТЬ |
За левой фарой |
| G111 |
Двигатель (FAM II) |
На блоке цилиндров |

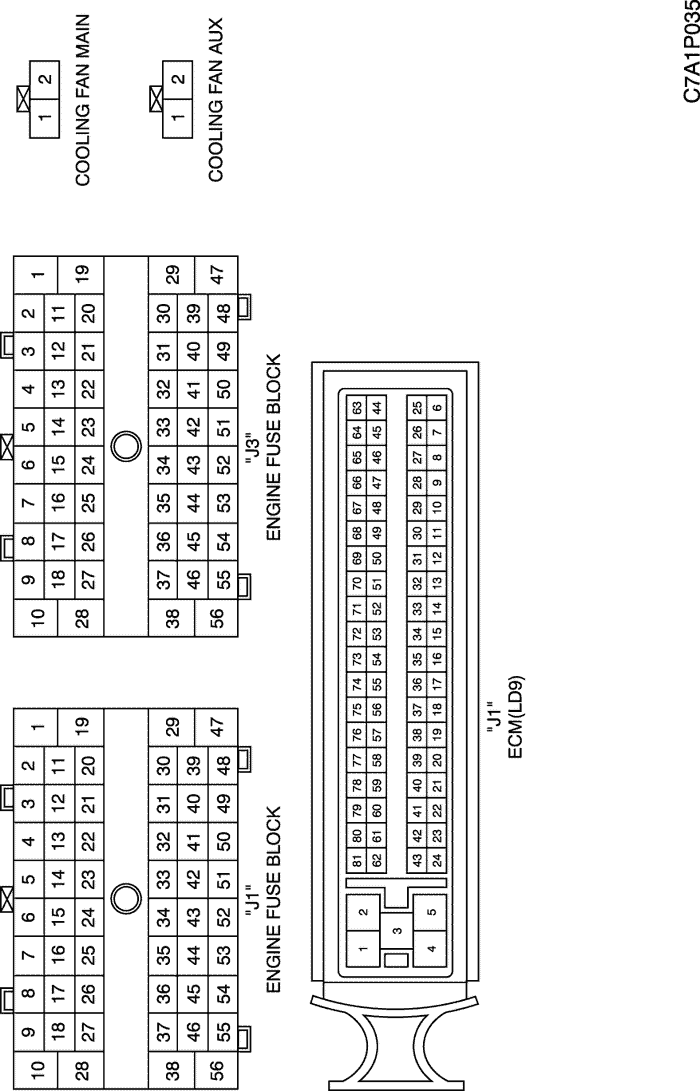

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

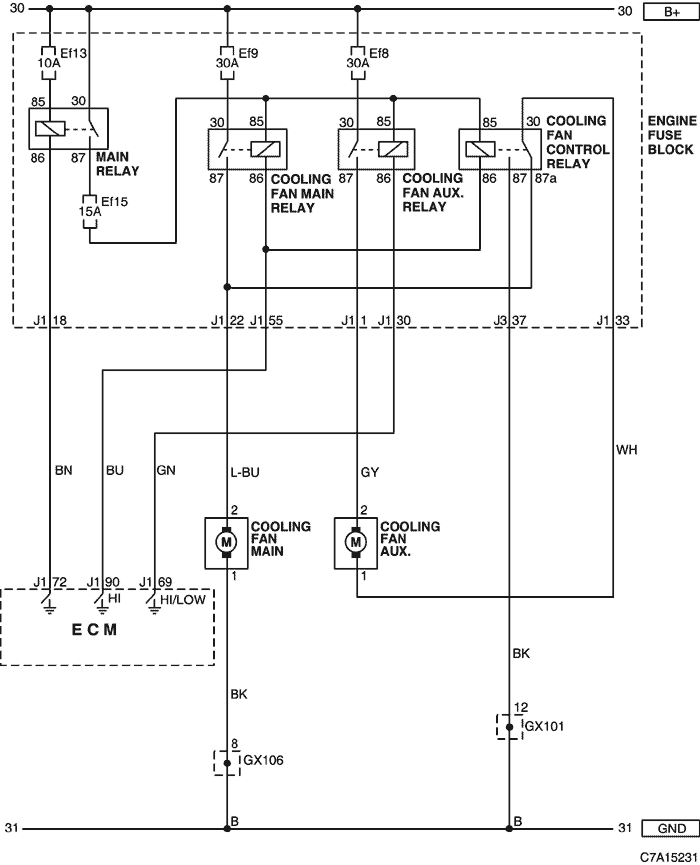

2) ЦЕПЬ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ: 2.0 ДИЗЕЛЬ (LLW)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| GX101 (черный/серый) |
ПЕРЕДНЯЯ ЧАСТЬ |
За левой фарой |
| GX106 (черный/серый) |
Двигатель (DSL/HFV6) |
Над головкой цилиндров |

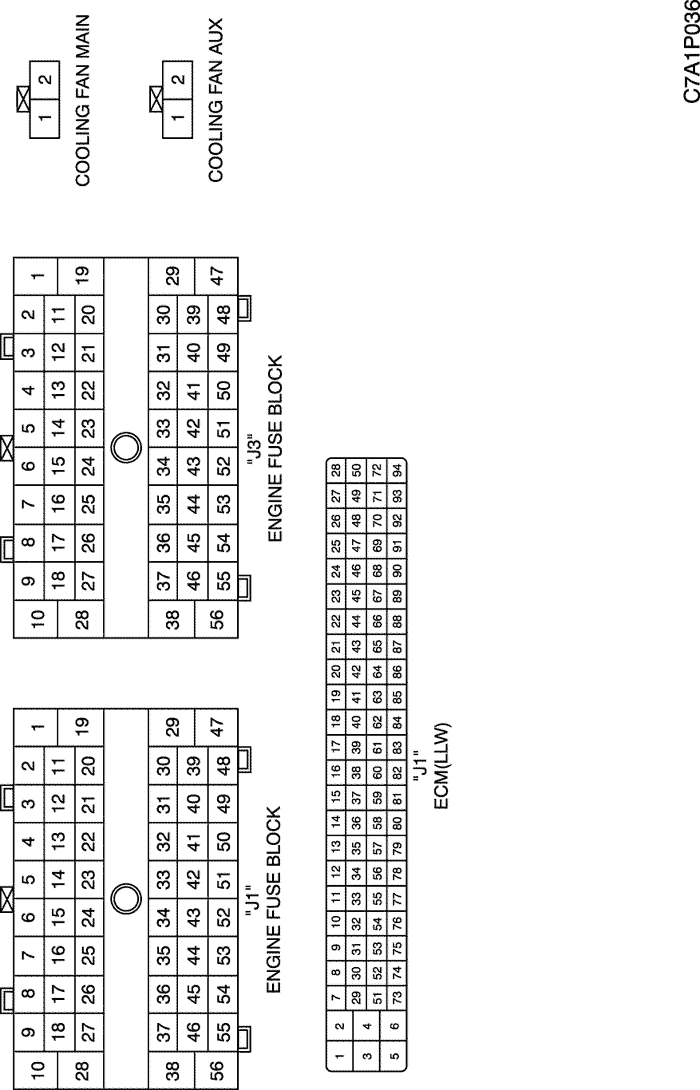

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

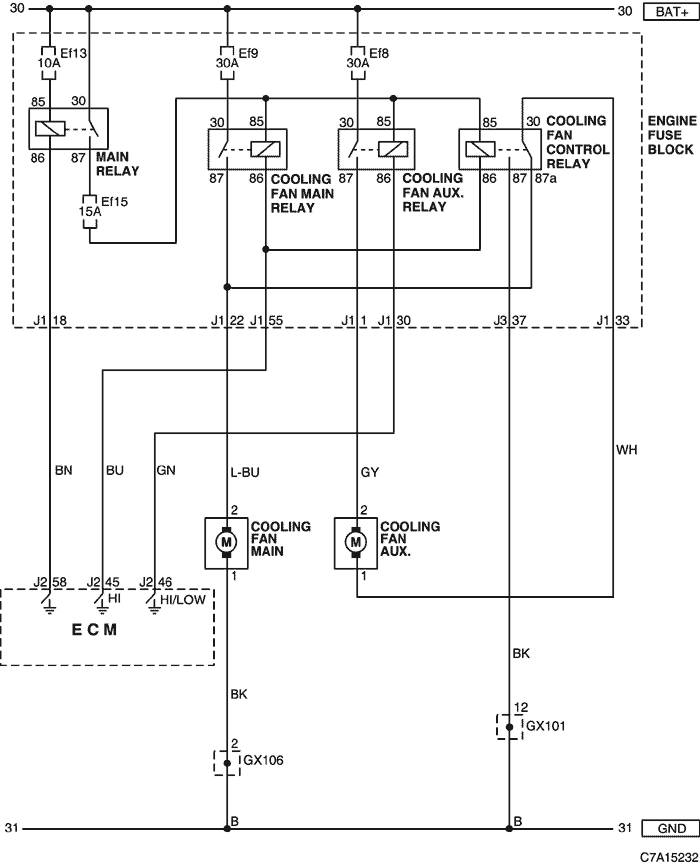

3) ЦЕПЬ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ: HFV6 3.2 (LU1)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| GX101 (черный/серый) |
ПЕРЕДНЯЯ ЧАСТЬ |
За левой фарой |
| GX106 (черный/серый) |
Двигатель (DSL/HFV6) |
Над головкой цилиндров |

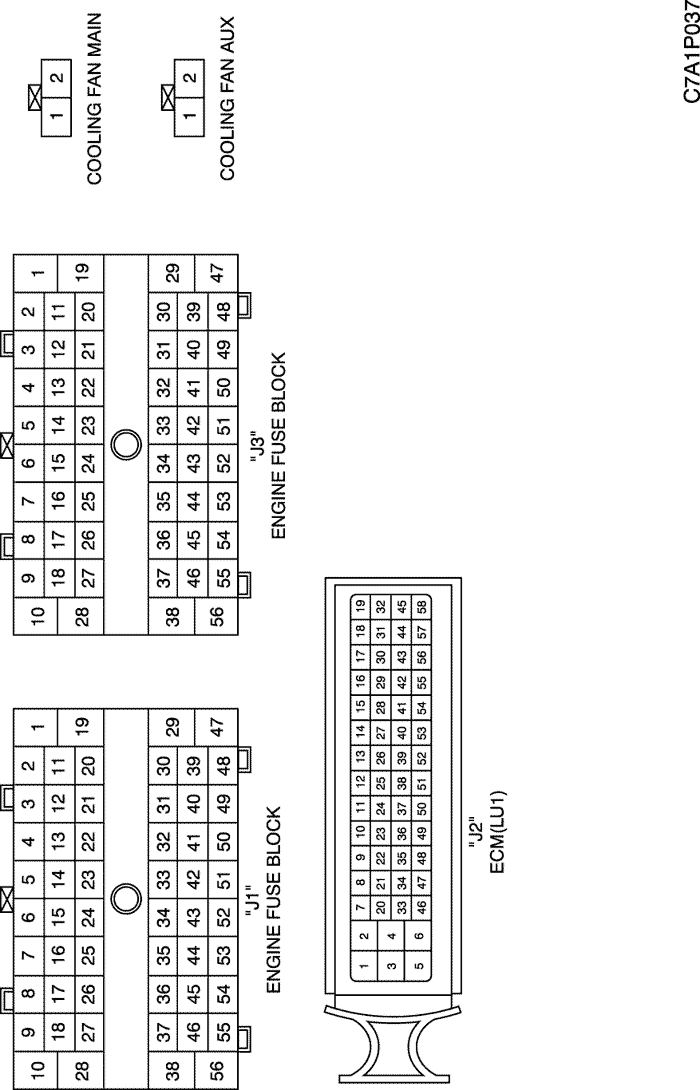

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
