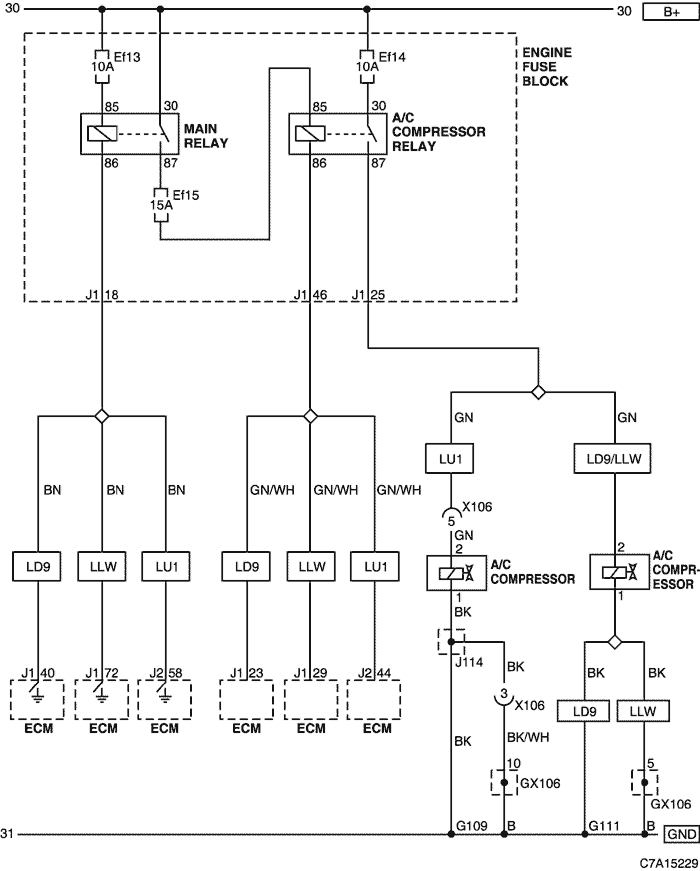

9. ЦЕПЬ КОМПРЕССОРА КОНДИЦИОНЕРА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| X106 (7-контактн., черный) |
Двигатель - топливная форсунка (HVF6) |
Над головкой цилиндров |
| GX106 (черный/серый) |
Двигатель (DSL/HFV6) |
Над головкой цилиндров |
| G109 |
Топливная форсунка (HFV6) |
На блоке цилиндров |
| G111 |
Двигатель (FAM II) |
На блоке цилиндров |

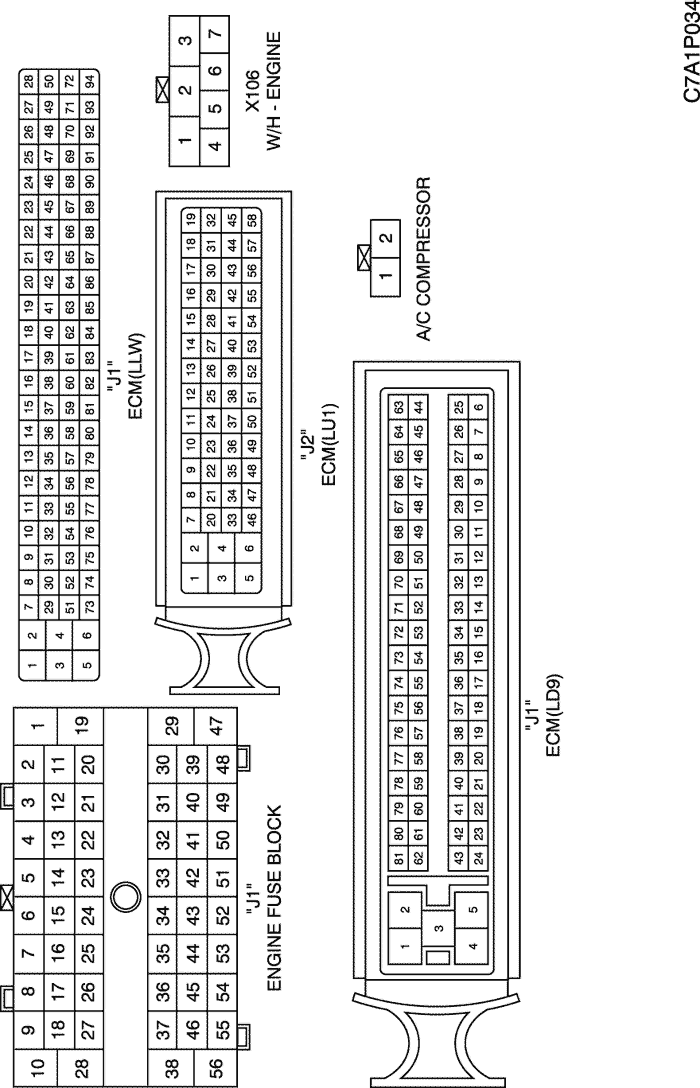

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
