Проверка компрессии двигателя

Специальный инструмент

Эквивалентный местный инструмент описан в Специальный инструмент .

1. Снять топливную форсунку. См. Демонтаж топливной форсунки .

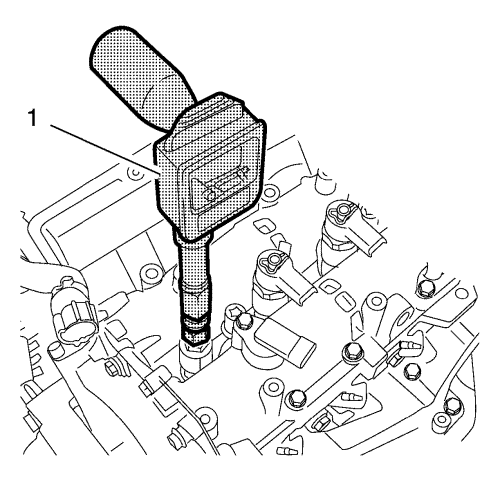

2. Очистить уплотнительные поверхности топливной форсунки в головке цилиндров чистящим инструментом EN-47632 (1) с применением указанной ниже процедуры.

•	сначала с помощью щетки разрыхлить грязь,

•	затем губкой стереть грязь.

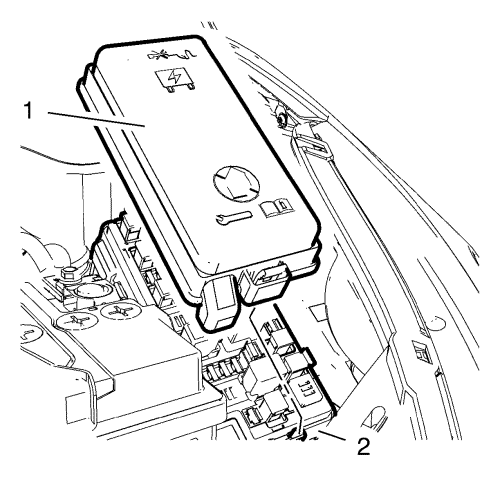

3. Снять крышку (1) блока предохранителей переднего отсека с блока предохранителей (2).
4. Извлечь реле KR23A топливного насоса. См. Замена реле : Внутри электрического блока → Прикреплено к жгуту проводов .

Примечание. Переходники EN-46791 можно устанавливать только парами вместе с топливными форсунками цилиндра 1 и цилиндра 2.

1. Установить переходник EN-46791 (1) с топливной форсункой (2) и кронштейном форсунки цилиндра 1 вместе с НОВОЙ прокладкой топливной форсунки.
2. Установить шайбу топливной форсунки.

Осторожно: См. Предупреждение о крепежных деталях во введении.

3. Завернуть гайку крепления кронштейна топливной форсунки и затянуть ее с моментом затяжки 25 Н·м (18 фунт фут).
4. Установить резьбовой переходник EN-46783 (3) на переходник EN-46791 (1).




Примечание: Использовать измеритель компрессии с диапазоном измерения 10-40 бар (145- 580 фт/кв.дюйм).

5. Установить соответствующий измеритель компрессии (1) на резьбовой переходник EN-46783 .
6. Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .

Примечание: Требуется помощник.

Примечание: Обороты двигателя не менее 200 об/мин.

7. Запустить двигатель приблизит на 4 секунды.
8. Проверить компрессию в цилиндре 1.
9. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
10. Снять переходник EN-46791 с измерителем компрессии с цилиндра 1.
11. Повторить операции 1-10 на цилиндре 2 и 3.

Примечание: Максимальная разность давлений 1,5 бар (22 фт/кв. дюйм).

12. Сравнить значения компрессии в цилиндрах 1-3.

1. Установить реле KR23A топливного насоса. См. Замена реле : Внутри электрического блока → Прикреплено к жгуту проводов .



2. Установить крышку (1) блока предохранителей переднего отсека на блок предохранителей (2).
3. Установить топливную форсунку. См. Установка топливных форсунок .
